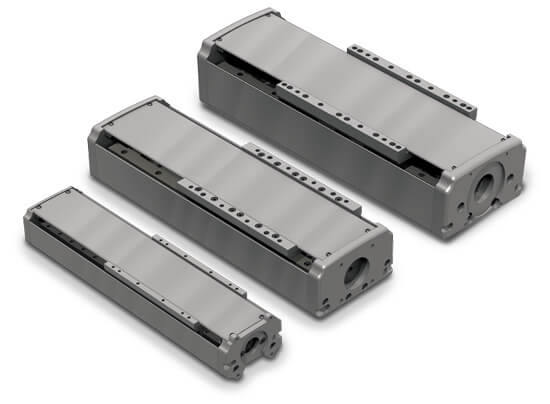

TKS Präzisions-Linearantriebe für Kreuztische

Die TKS Präzisions-Linearantriebe bieten eine Doppelprofilschiene mit breitem, flachem Sockel, ideal für Kreuztische und XYZ-Systeme.

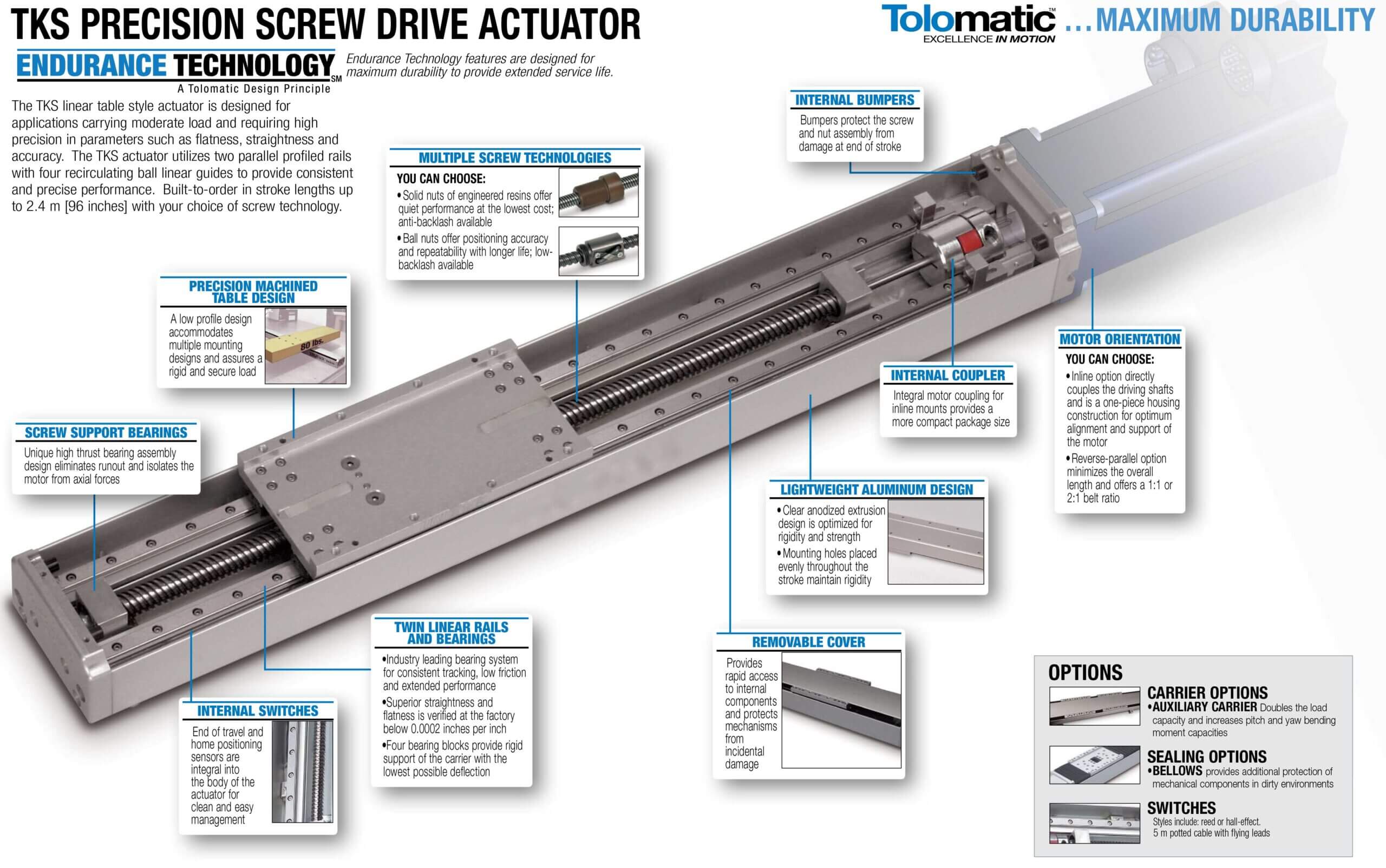

Der TKS Präzisions-Linearantrieb wurde für Anwendungen mit mittlerer Belastung entwickelt, bei denen eine hohe Präzision bei Parametern wie Ebenheit, Geradheit und Genauigkeit erforderlich ist. Mithilfe von TKS Präzisions-Linearantrieben lassen sich einfach Kreuz- oder XYZ -Tische erstellen. Zwei parallele Profilschienen mit vier Kugelumlaufführungen sorgen für eine konstante und präzise Leistung.

  • Wahlweise Acme- oder Kugelmuttern
  • Systemnutzlasten von 90 kg (200 lb)
  • 2 metrische Baugrößen mit Gewinde-Mutter-Kombinationen
  • Hublängen in beliebigen Schritten bis 2438 mm (96 Zoll)

TKS Funktionen

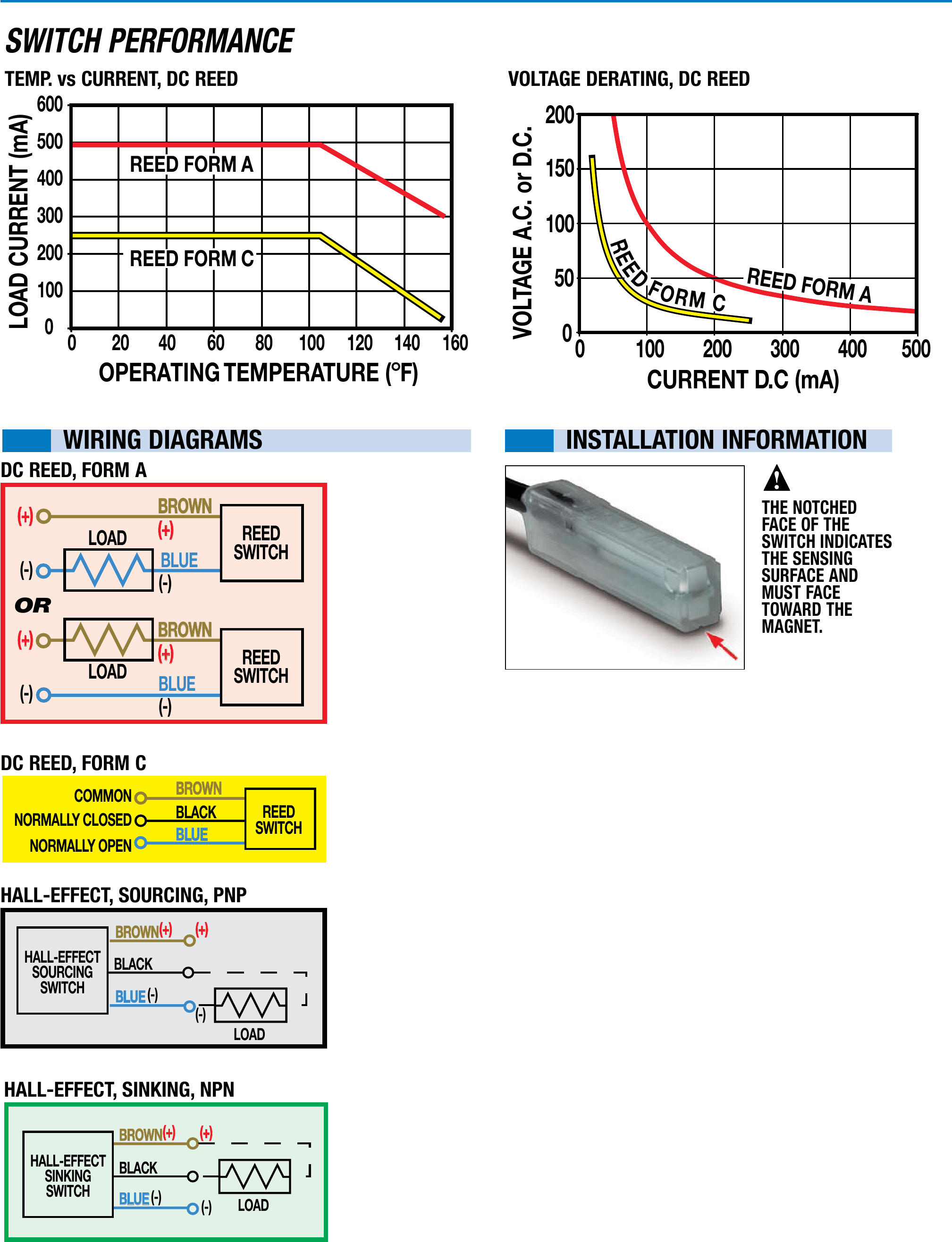

TKS Schalter, Leistung und Verdrahtung

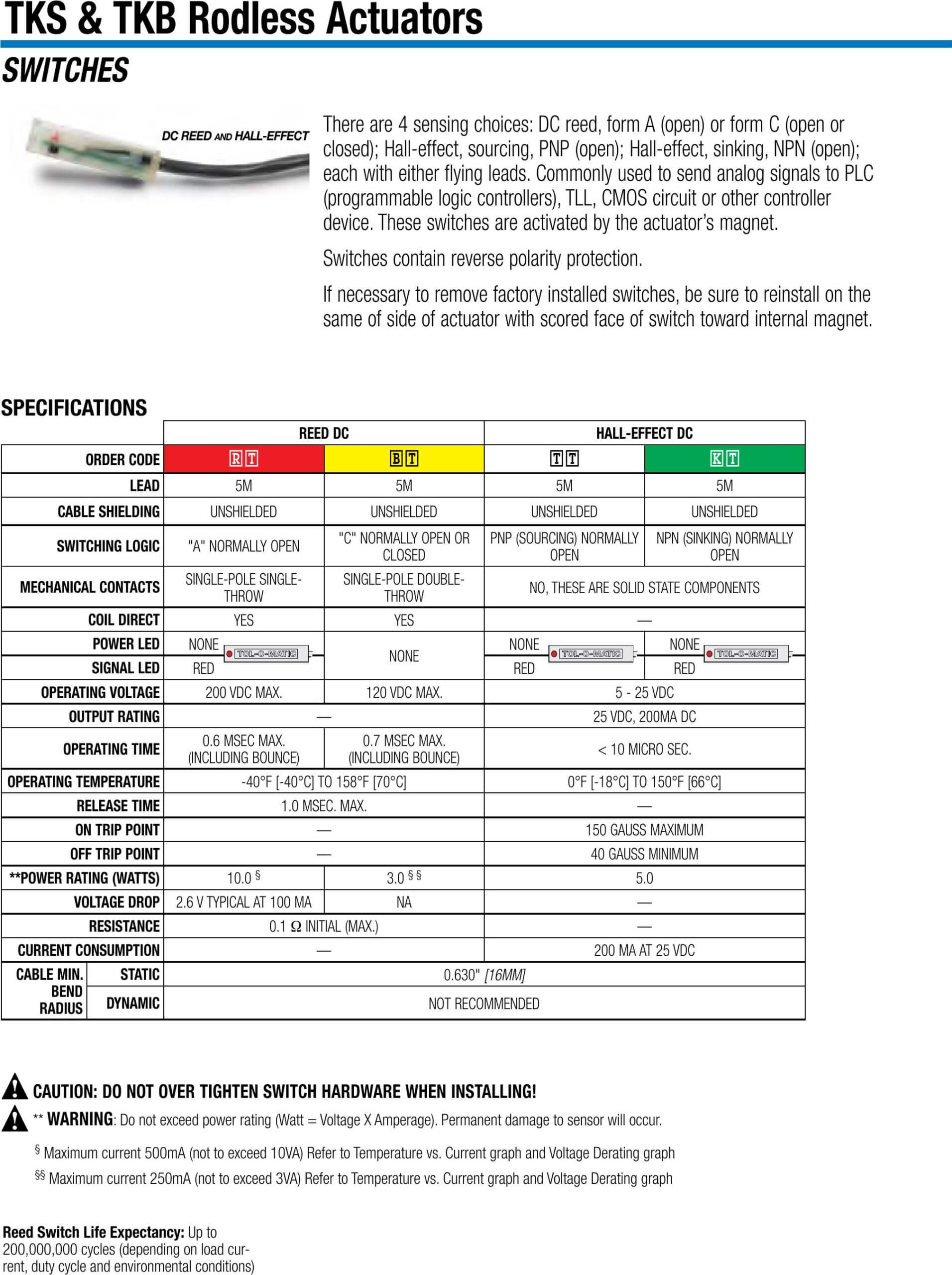

TKS Schalter

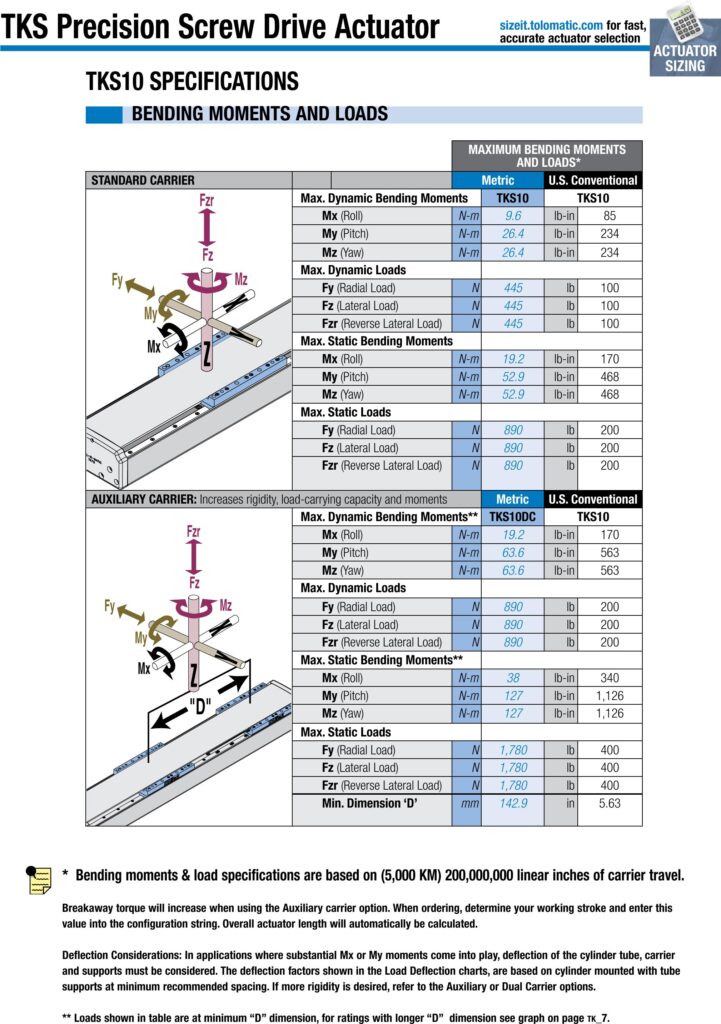

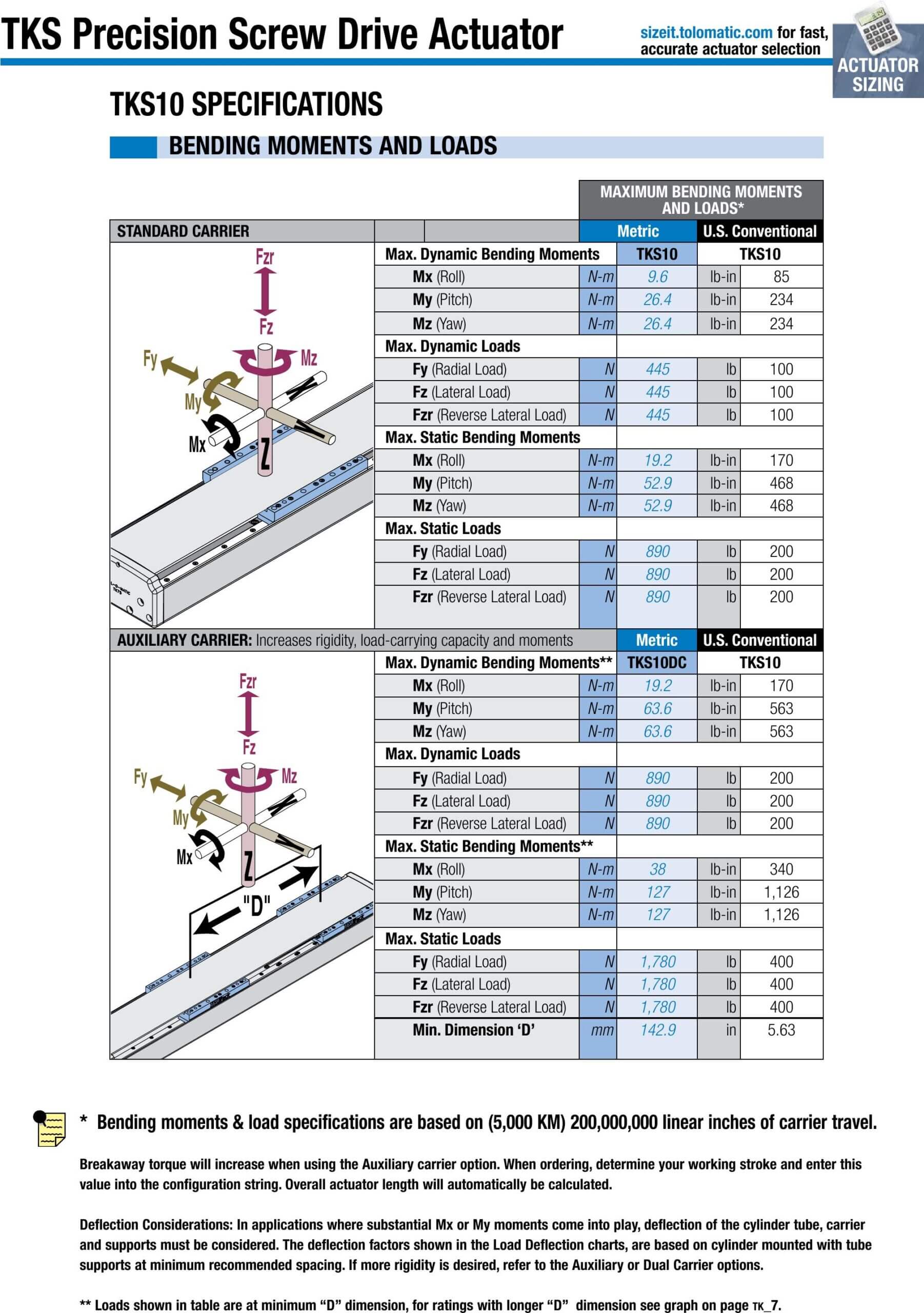

TKS Biegemomente und Belastungen, Spezifikationen

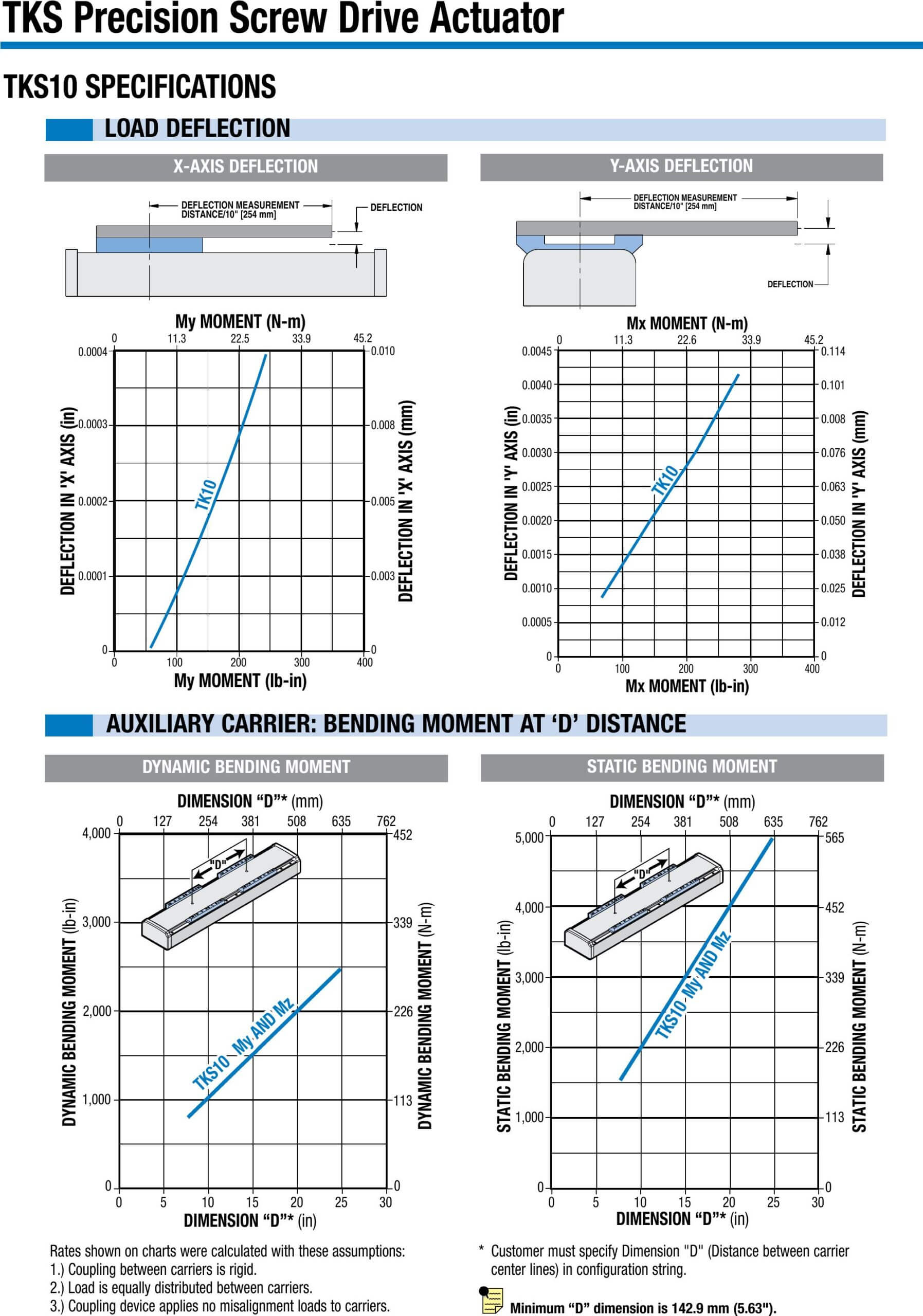

TKS Durchbiegung und Biegung Hilfsträger, Spezifikationen

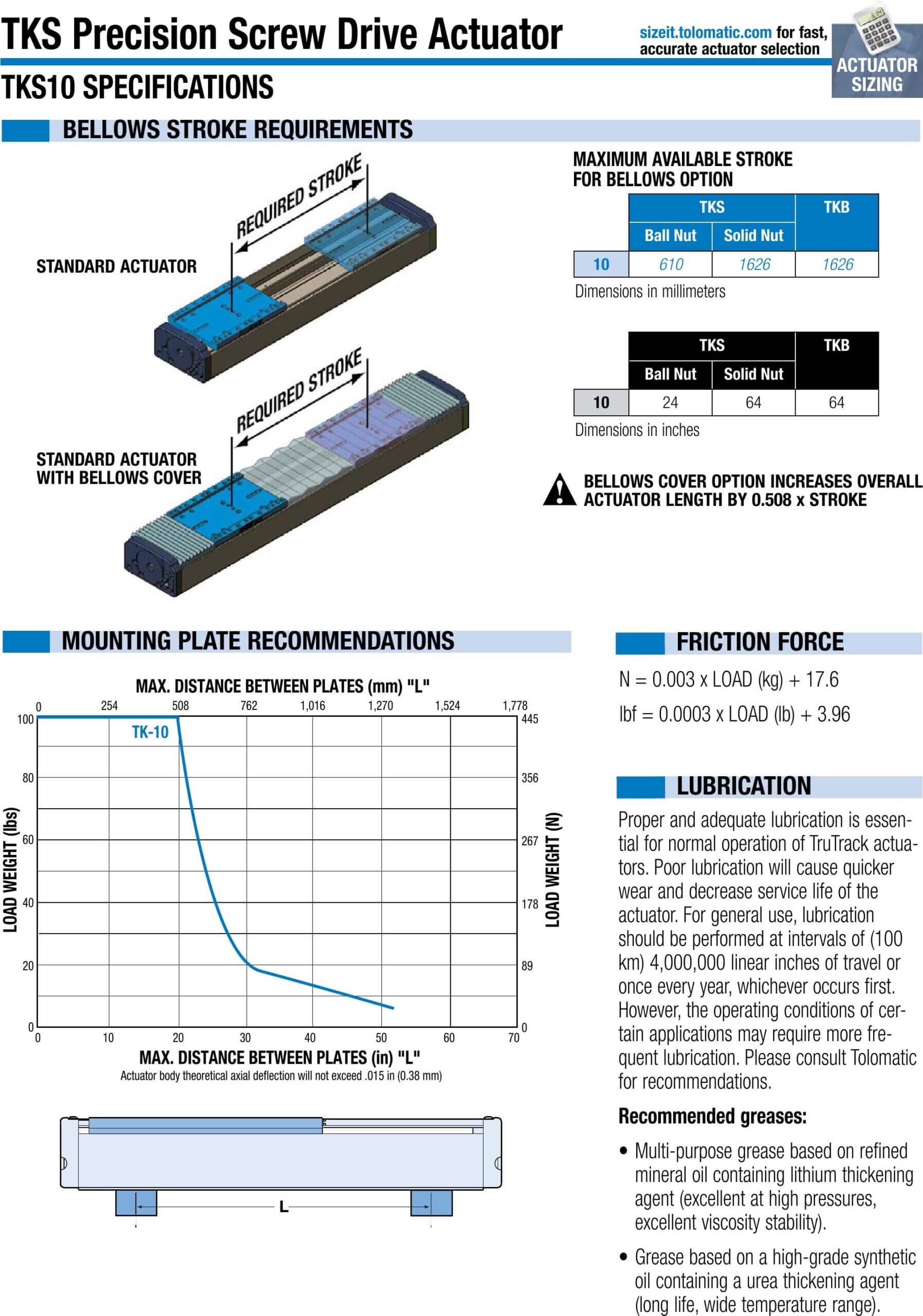

TKS Faltenbalg Hub und Montageplatte, Spezifikationen

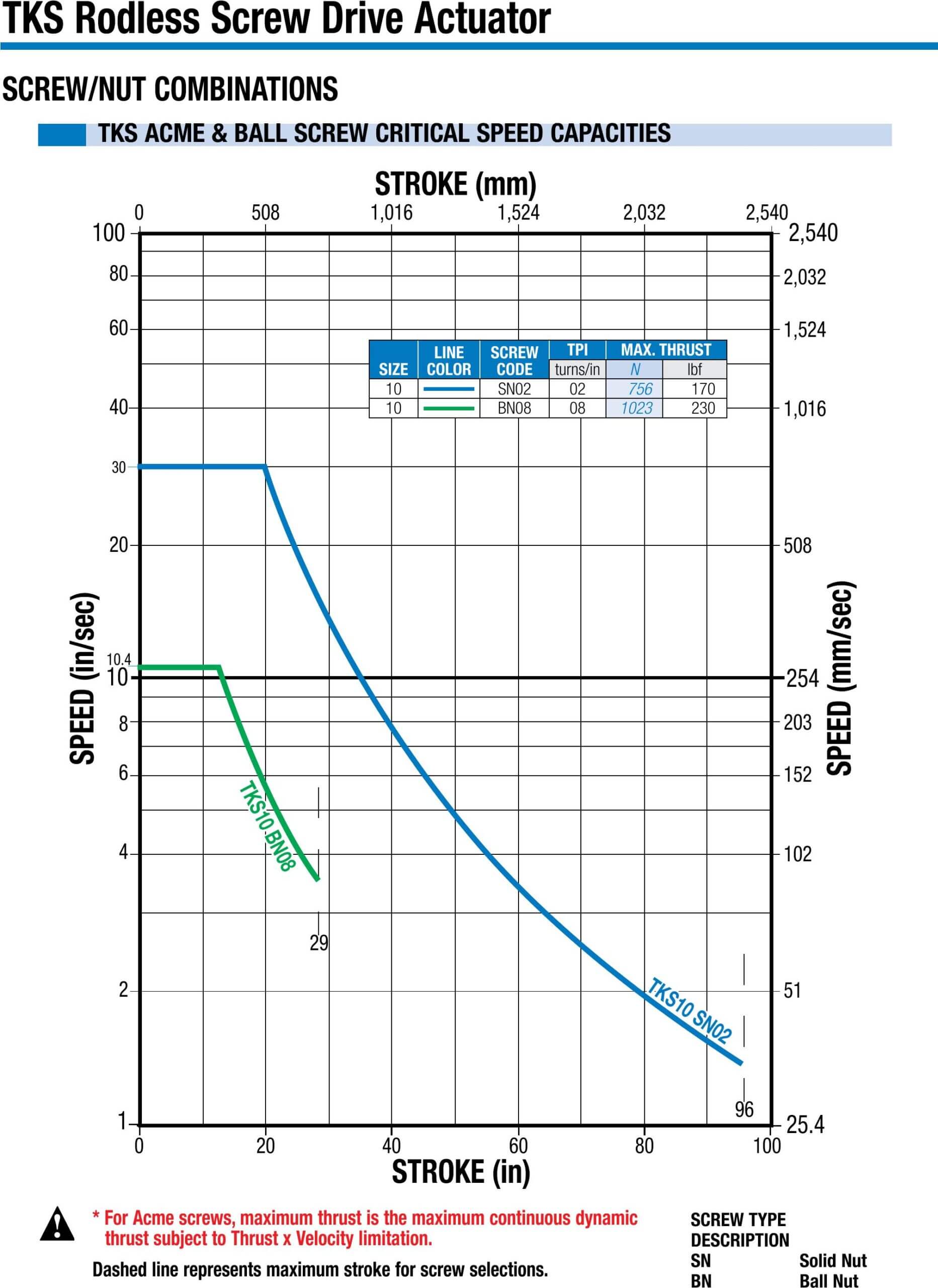

TKS Gewinde kritische Geschwindigkeit, Kapazitäten

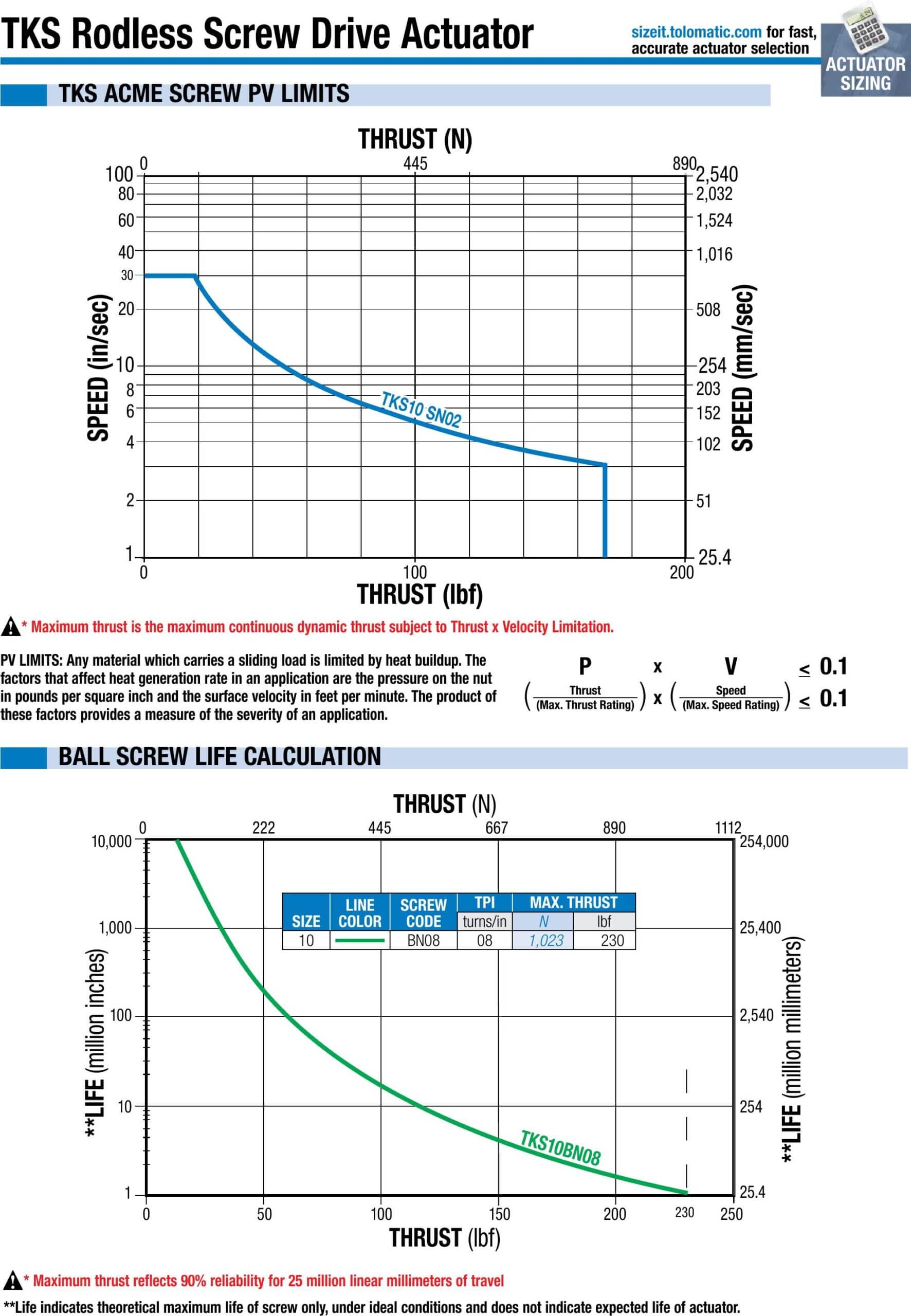

TKS Acme-Gewinde, PV-Limits, TKS Kugelgewinde, Berechnung der Lebensdauer

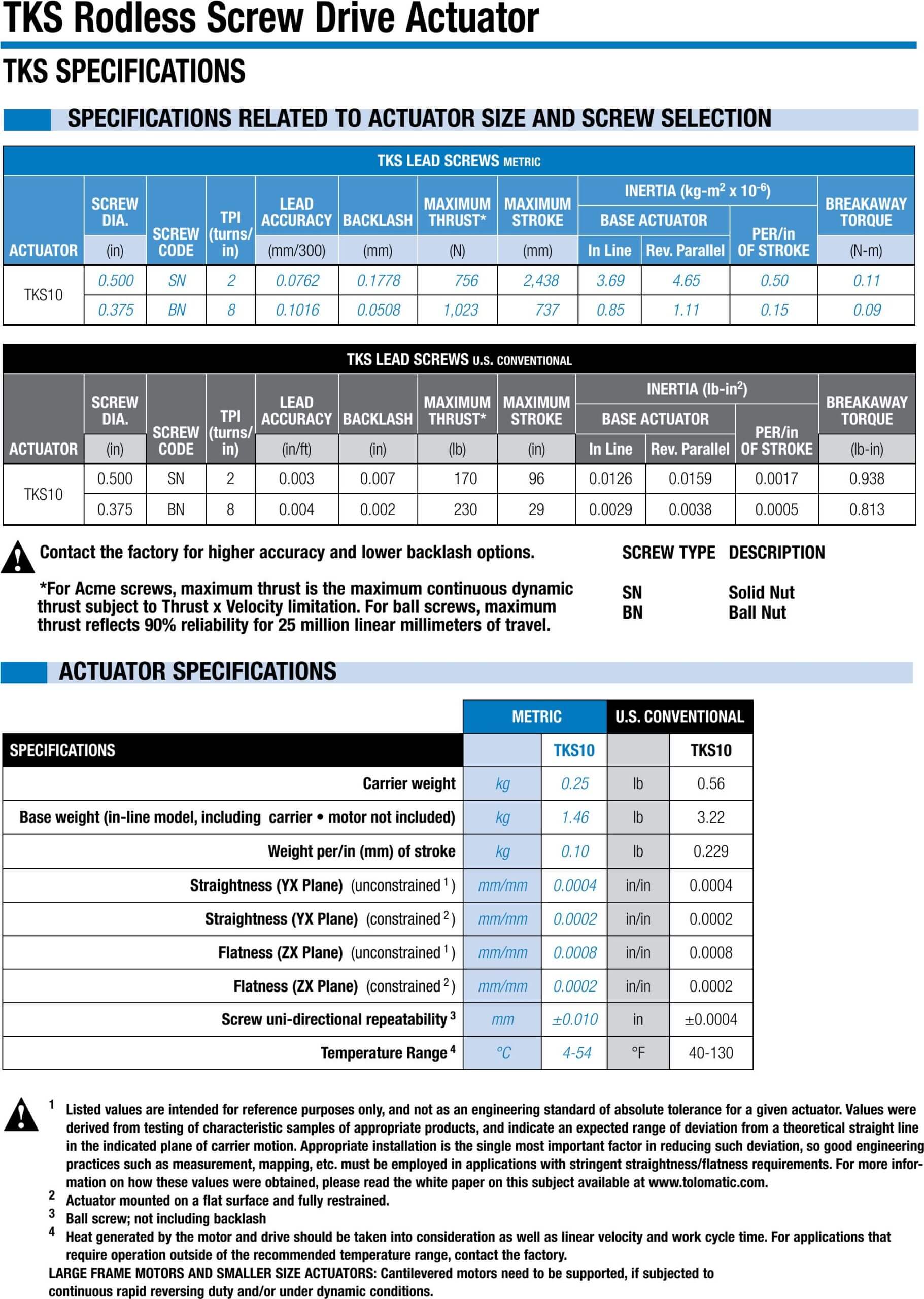

TKS Stellantriebsgröße und Gewindeauswahl, Spezifikationen

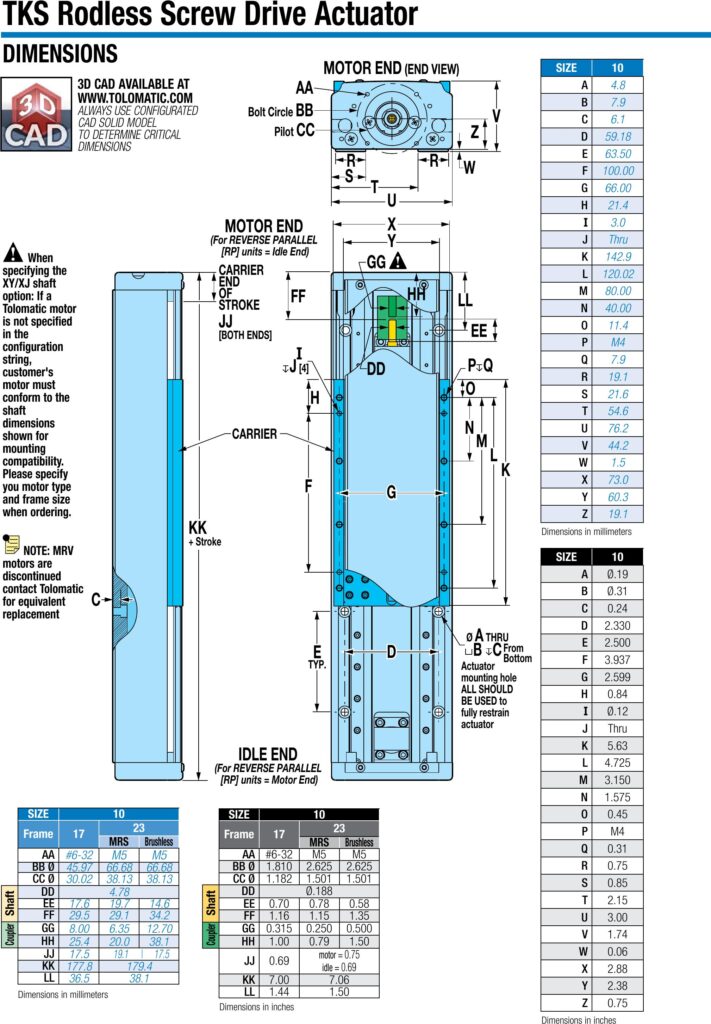

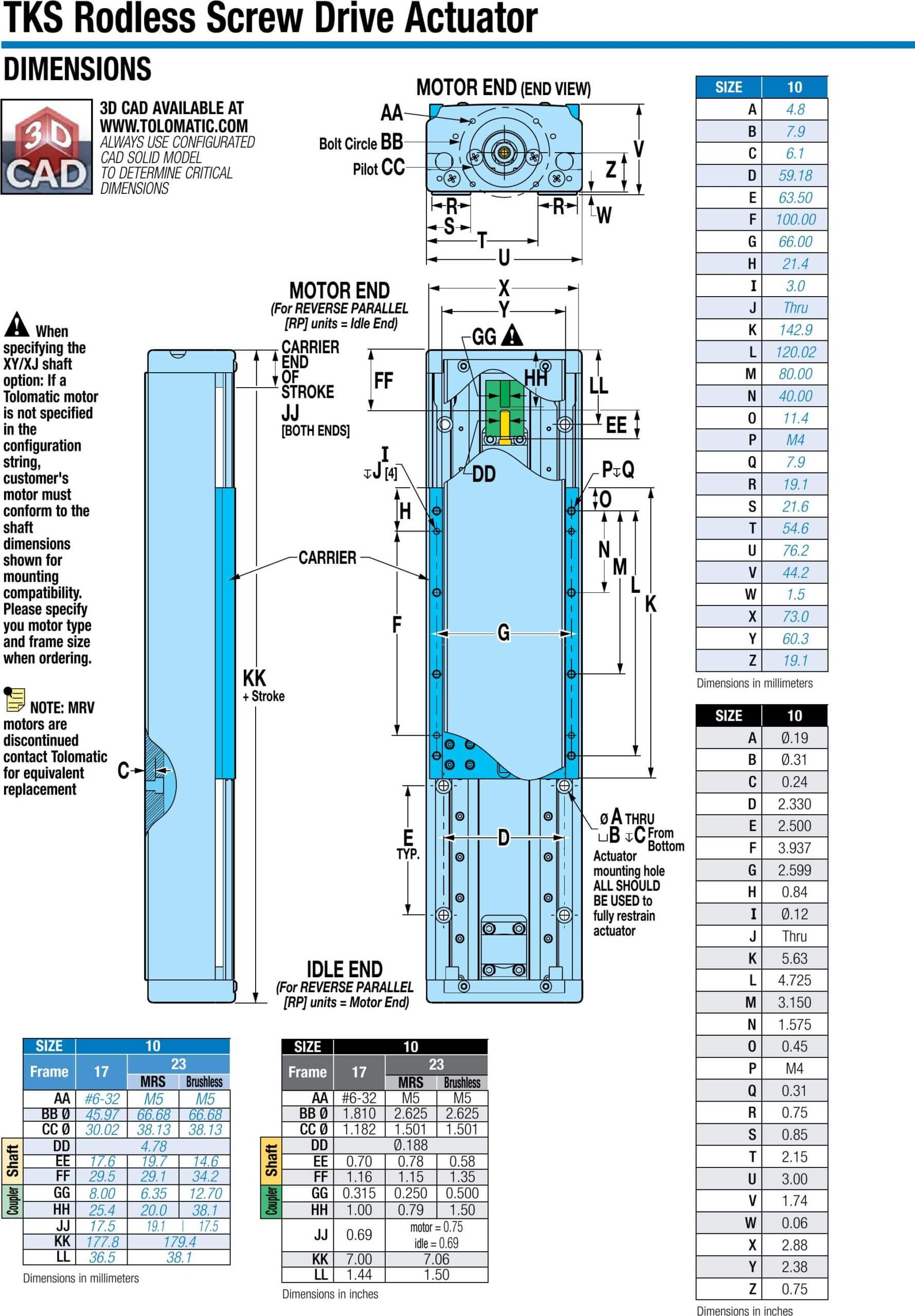

TKS Stellantrieb, Abmessungen

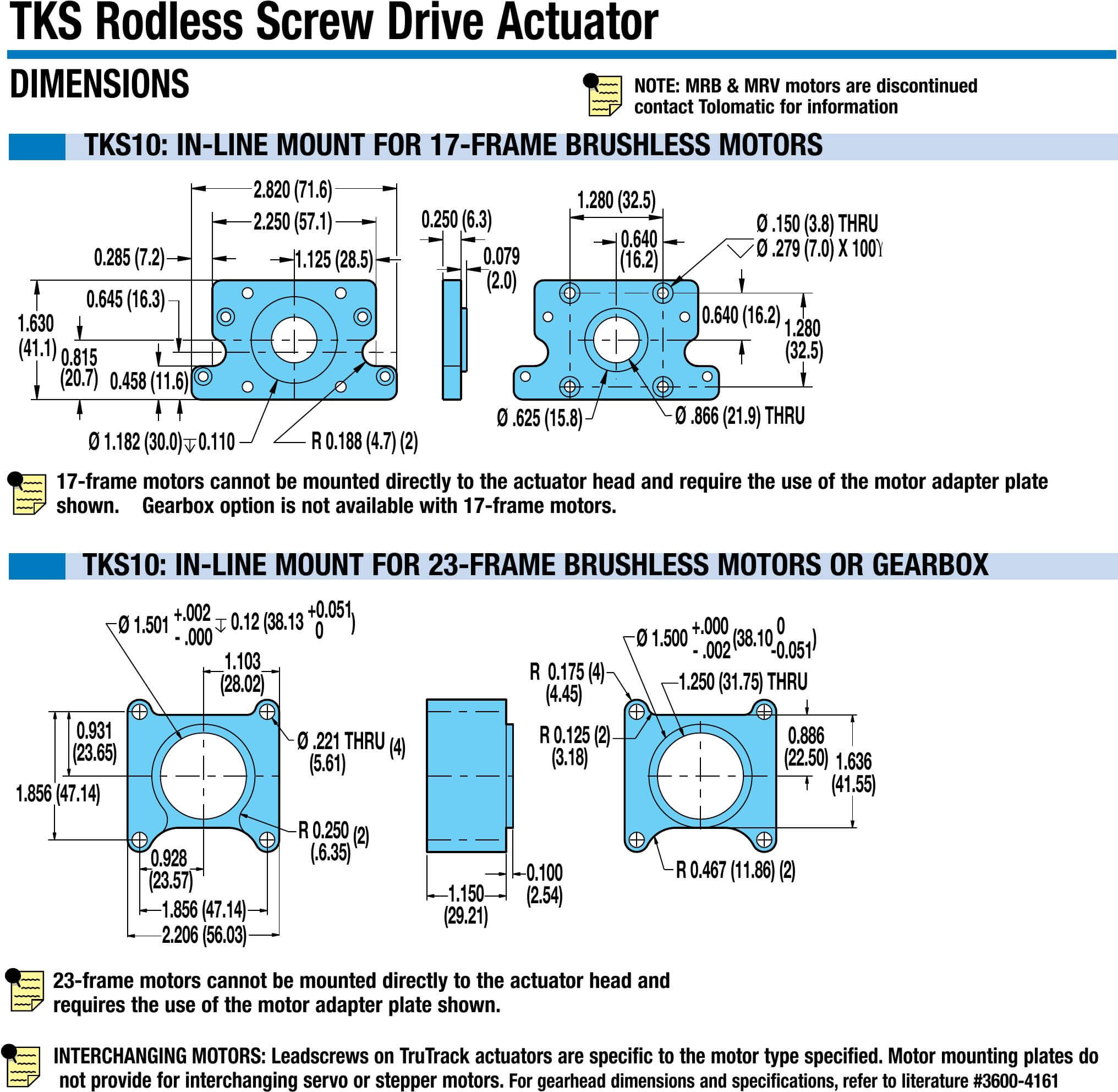

TKS Montage Option, Abmessungen

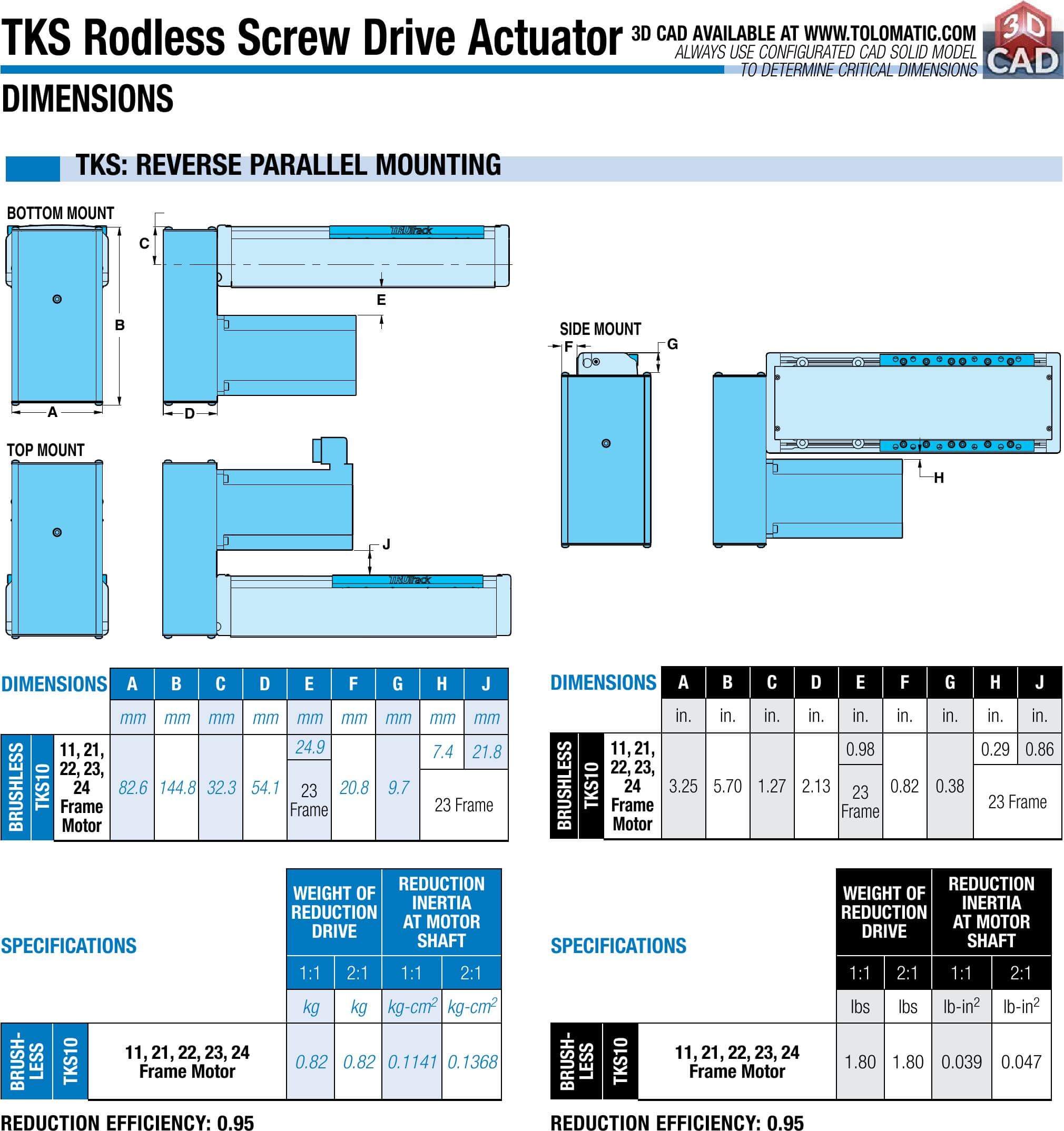

TKS Gegenparallele Montage, Abmessungen

Infozentrum

English
Chinese
German
Spanish

Technische Info

Terms & Conditions

Whitepapers

Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.

 Tolomatic-Händler finden

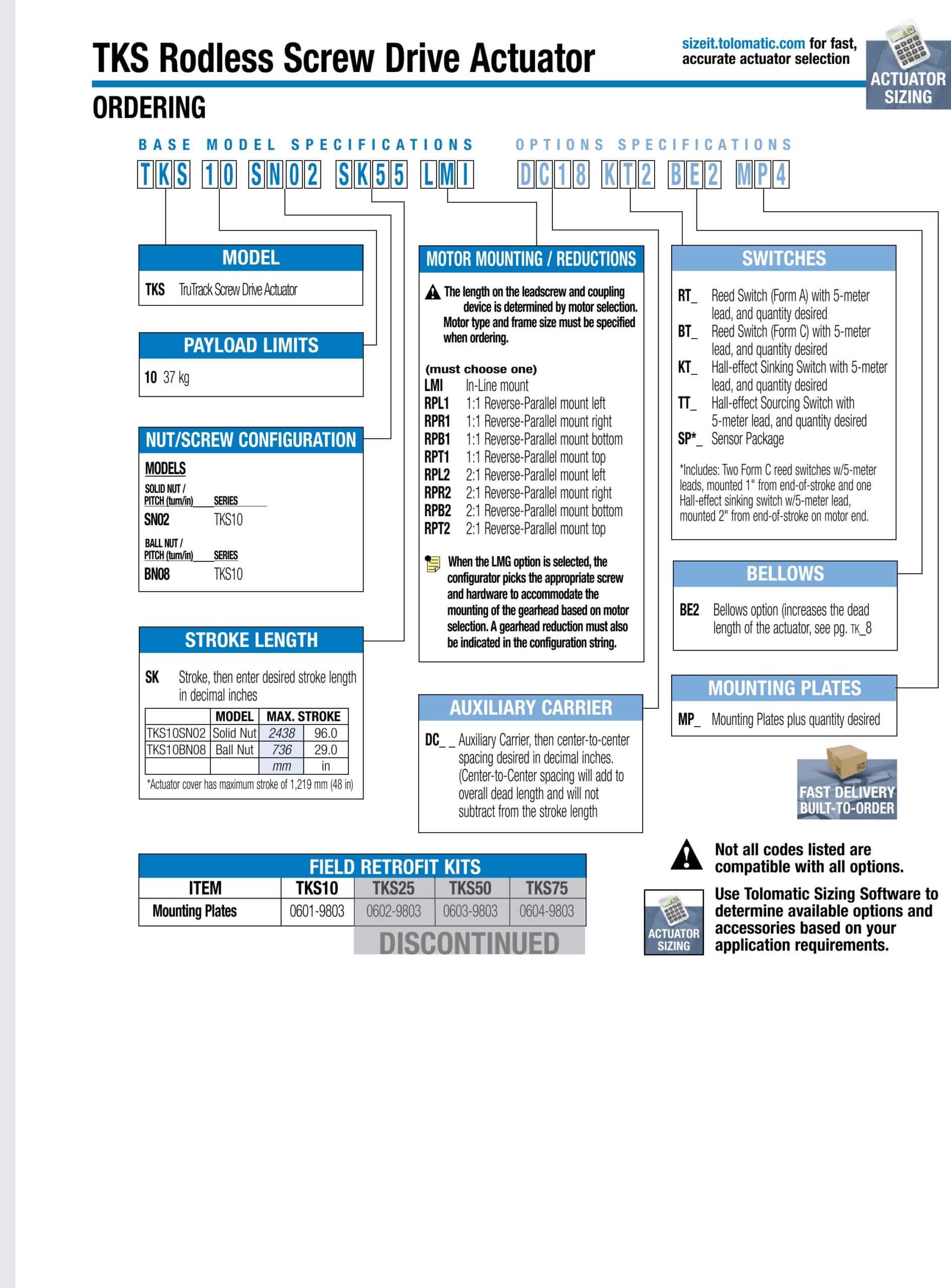

TKS Bestellung

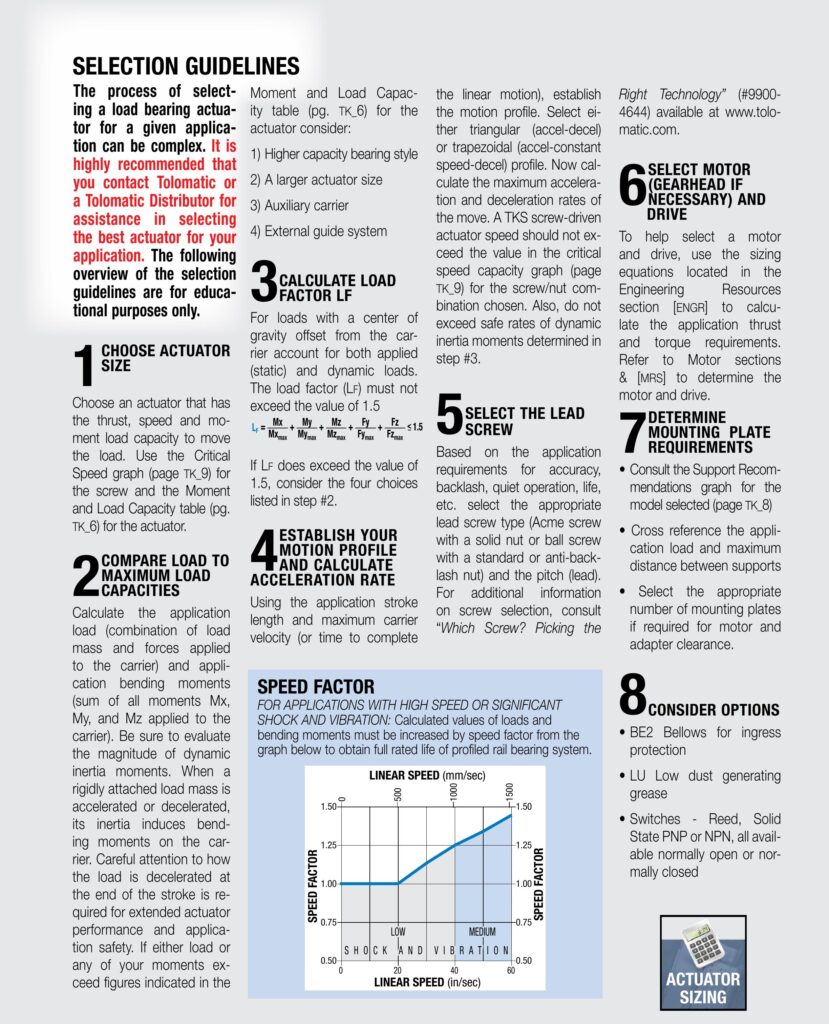

TKS Auswahlrichtlinien
