Lineare IMA Servoantriebe
Der IMA Servo-Linearantrieb verfügt über ein einzigartiges integriertes Servomotorendesign.
Der IMA ist ein integrierter linearer Servoantrieb in einem kompakten, robusten Gehäuse. Die IMA Servo-Linearantriebe sind als Ausführungen mit Kugel- oder Rollengewinde erhältlich und bieten auch bei Anwendungen mit hohen Arbeitszyklen Kräfte von bis zu 30,6 kN (6875 lbf). Die IMA verwendet einen Standard-Servomotor, der mit vielen verschiedenen Feedback-Typen erhältlich ist. Erhältlich mit für Lebensmittel geeigneter Beschichtung für sanitäre Anwendungen.
Nahtlose Integration mit der Rockwell Automation Kinetix-Plattform mit zugelassenen kundenspezifischen Motordateien (CMF/BLB) für die SPS und den integrierten Motorantrieb. In unseren technischen Hinweisen finden Sie Informationen zur Verwendung des CMF Importwerkzeugs und zur Kopplung des IMA Antriebs und Absolutwertgeber mit Allen Bradley Servoantrieben.
Extrem lange Lebensdauer mit IMA Linear-Servoantrieben
Durch das patentierte Nachschmierkonzept von Tolomatic können die IMA Hochleistungs-Linear-Servoantriebe einfach und ohne Demontage nachgeschmiert werden, was zu einer extrem langen Lebensdauer führt.
Der IMA Linear-Servoantrieb vereinfacht den mechanischen Aufbau.
Der einzigartige integrierte Linear-Servoantrieb von Tolomatic beseitigt Folgendes:
- Hydrauliksysteme
- Pneumatiksysteme
- Verunreinigung durch Luft oder Öl
- Motorkupplungen, Adapter, Zahnriemen und Getriebekästen
- Luft- oder Wasserkühlung
- Einsatz mehrerer Anbieter
- Unnötiger Montageaufwand

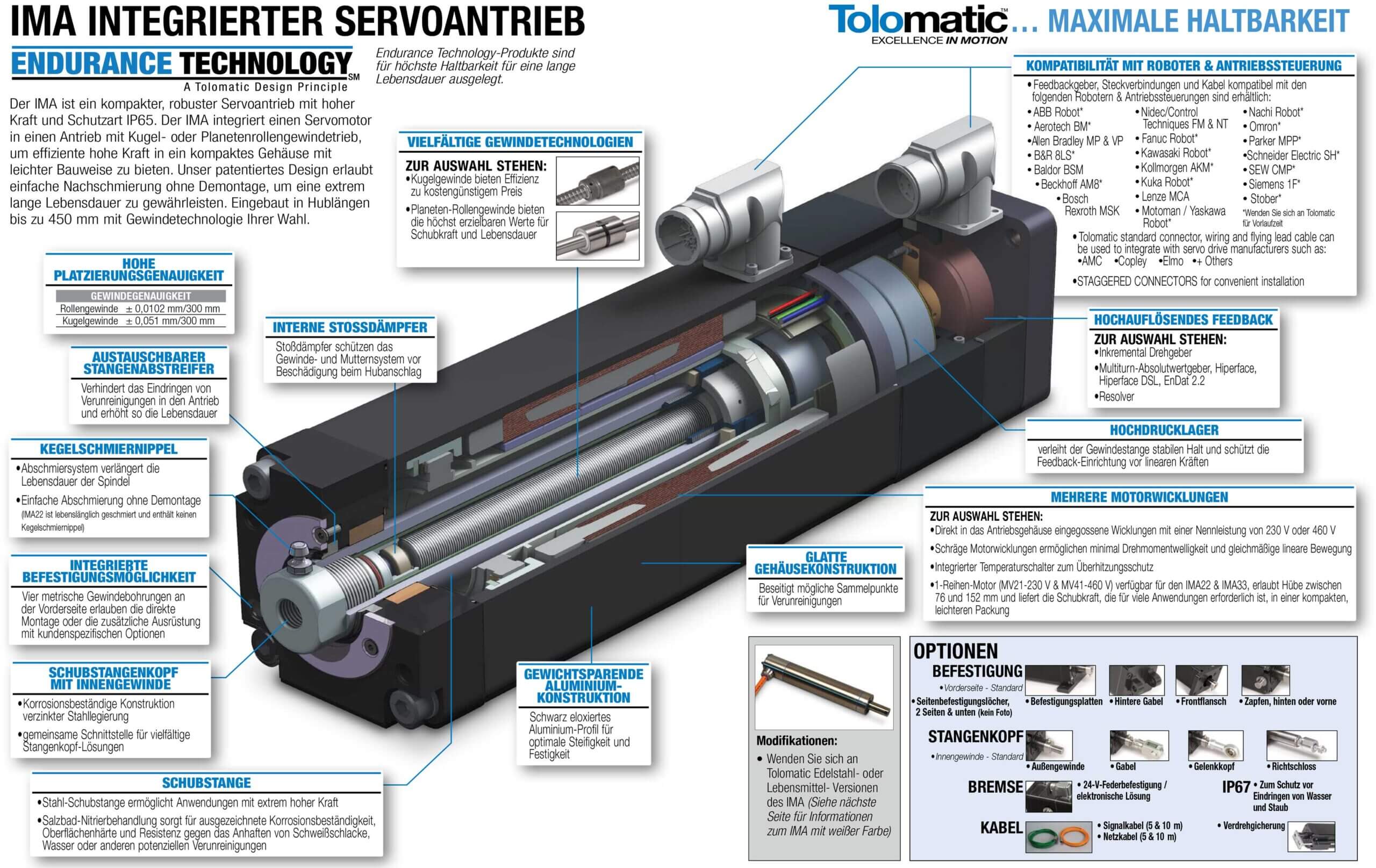

IMA-Funktionen
Der IMA wird auf Ihren Antrieb/Controller abgestimmt.

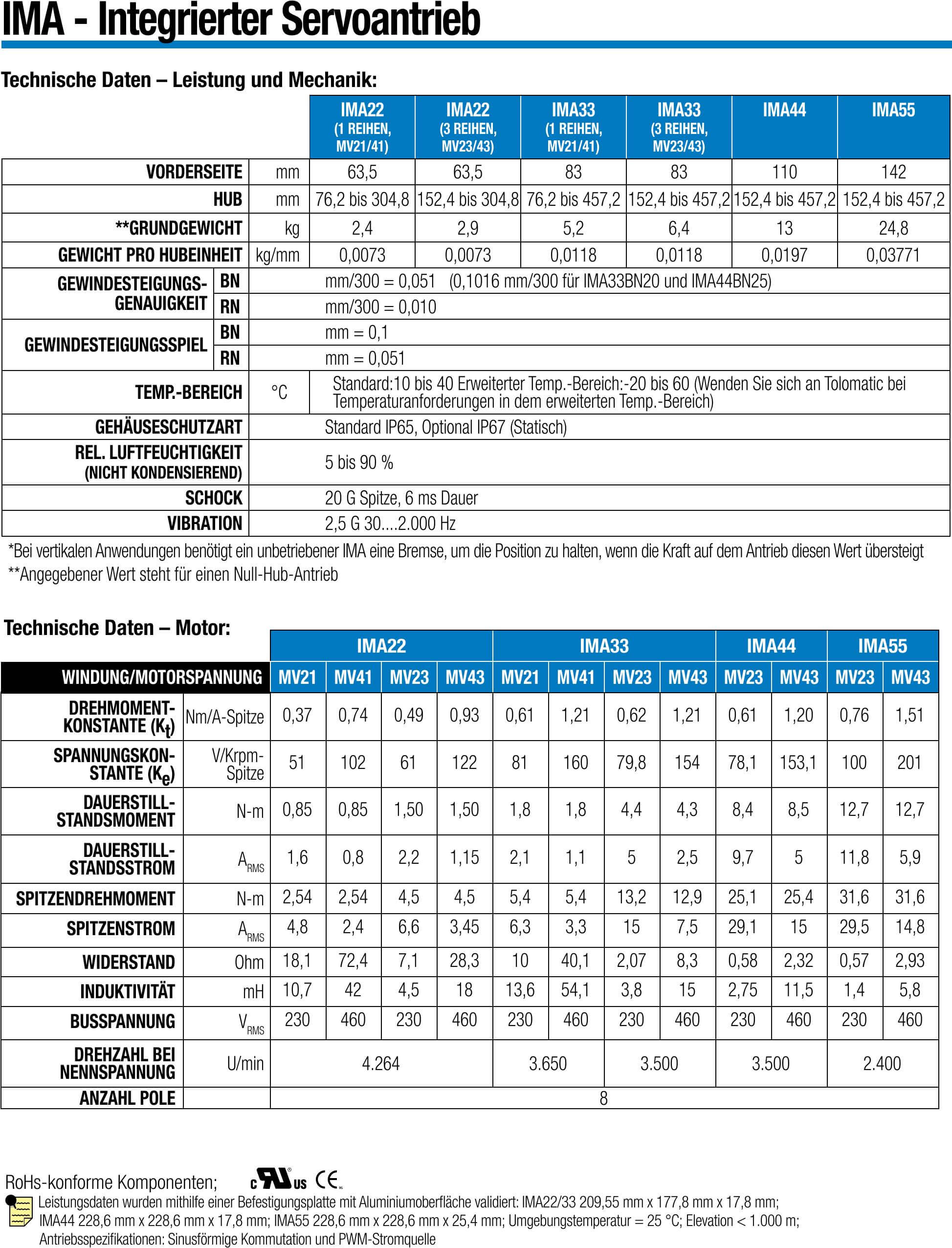

IMA Spezifikationen zu Leistung, Mechanik und Motor

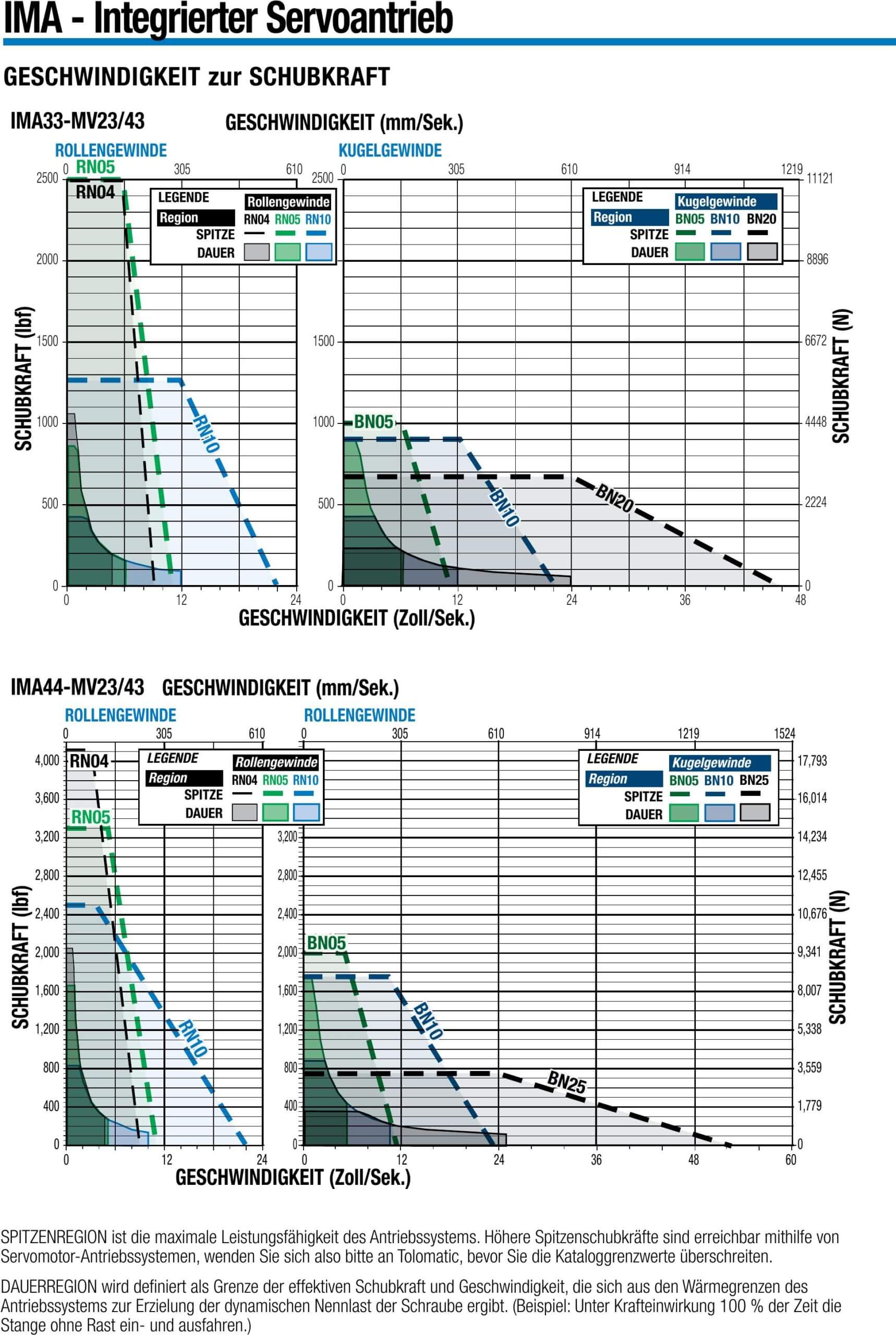

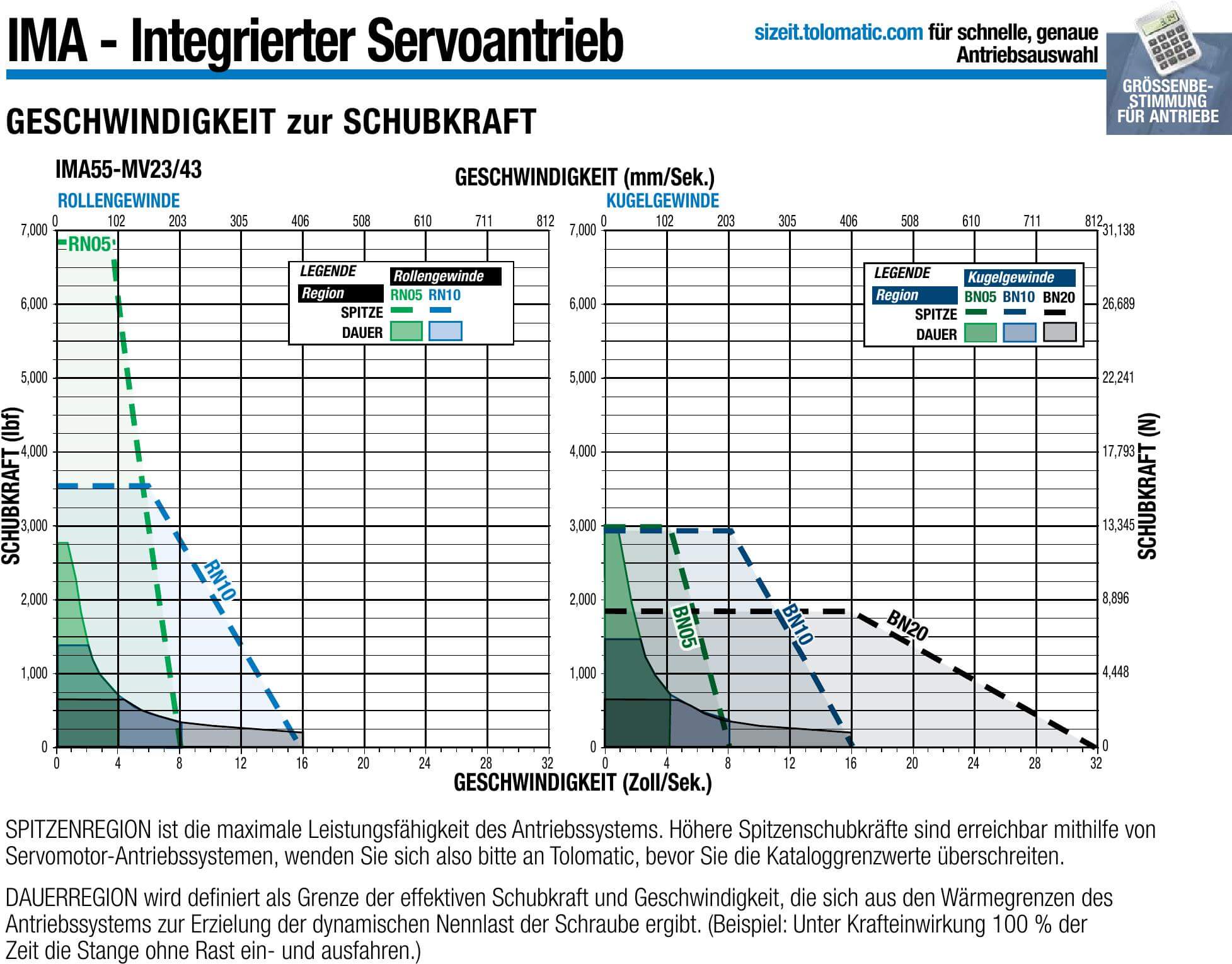

IMA 22-MV21/22-MV23/33-MV21 Geschwindigkeit gegenüber Schubkraft

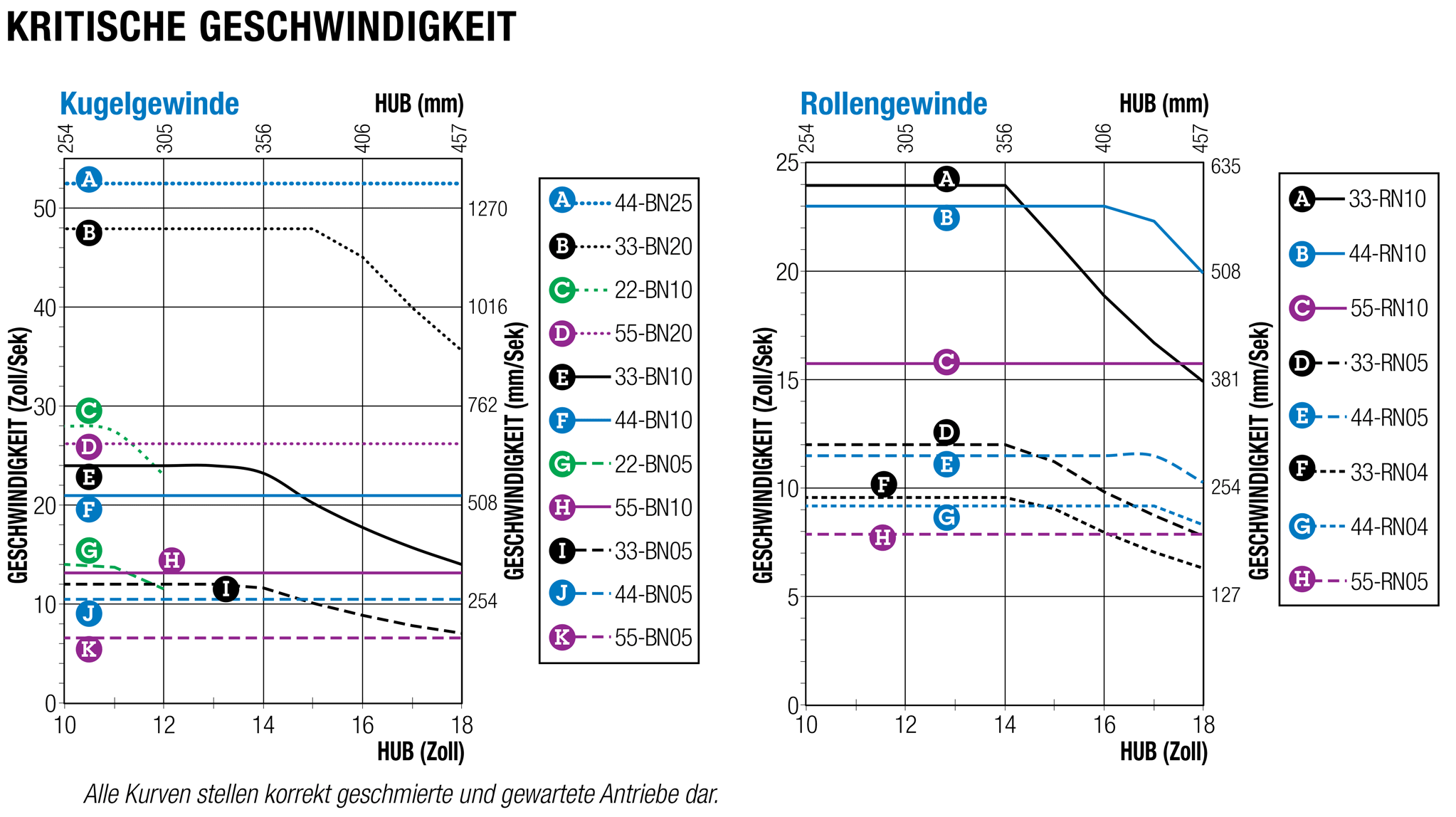

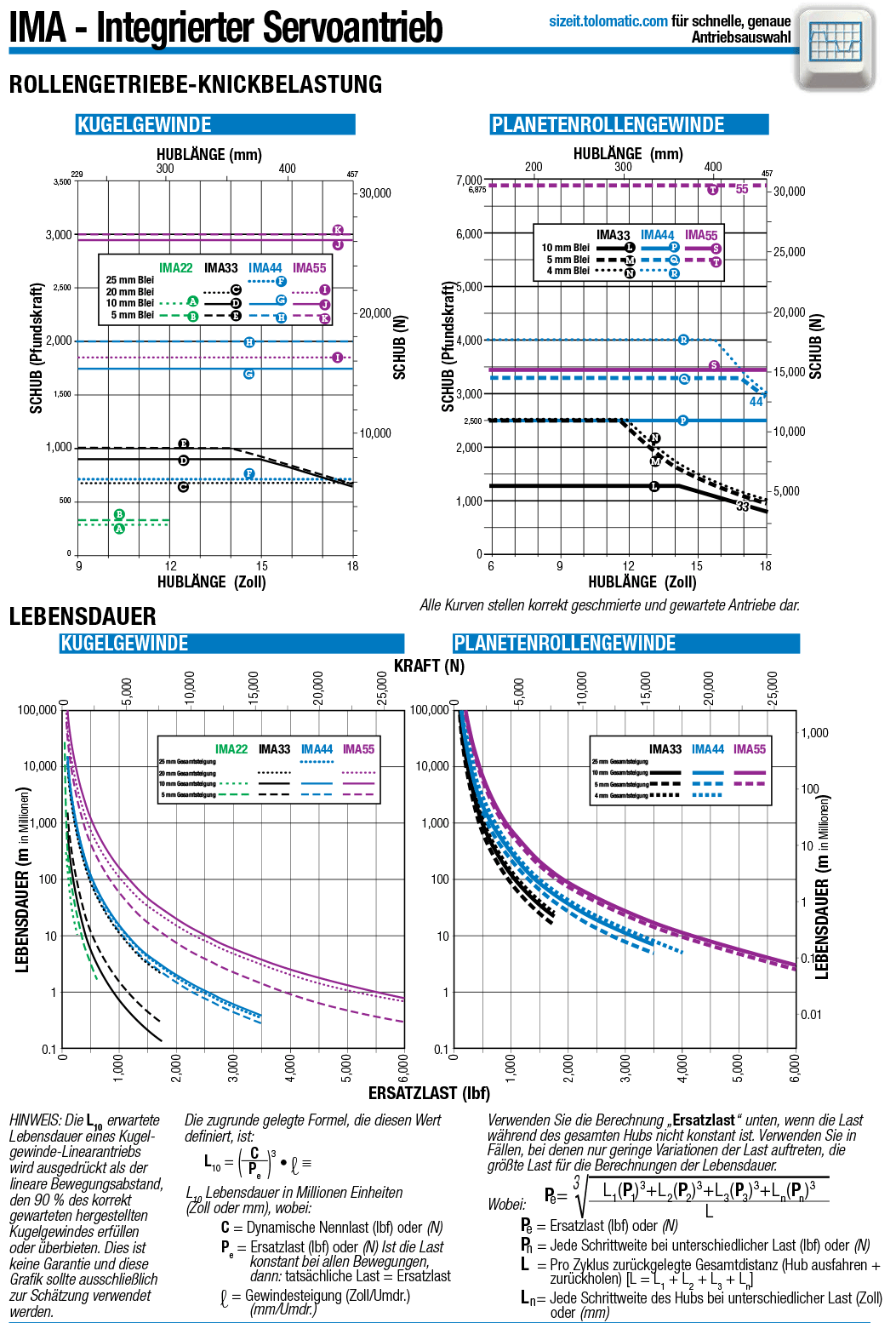

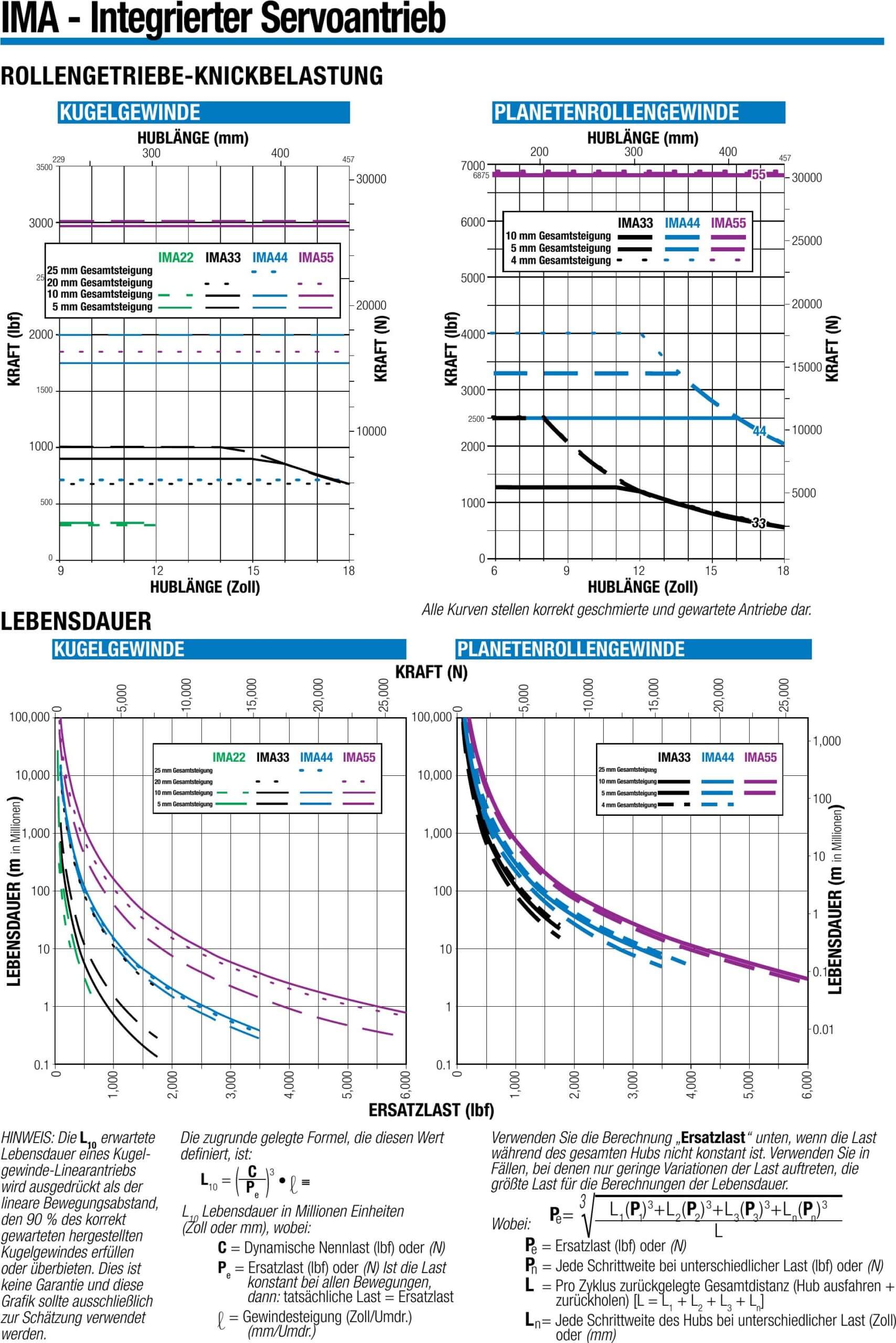

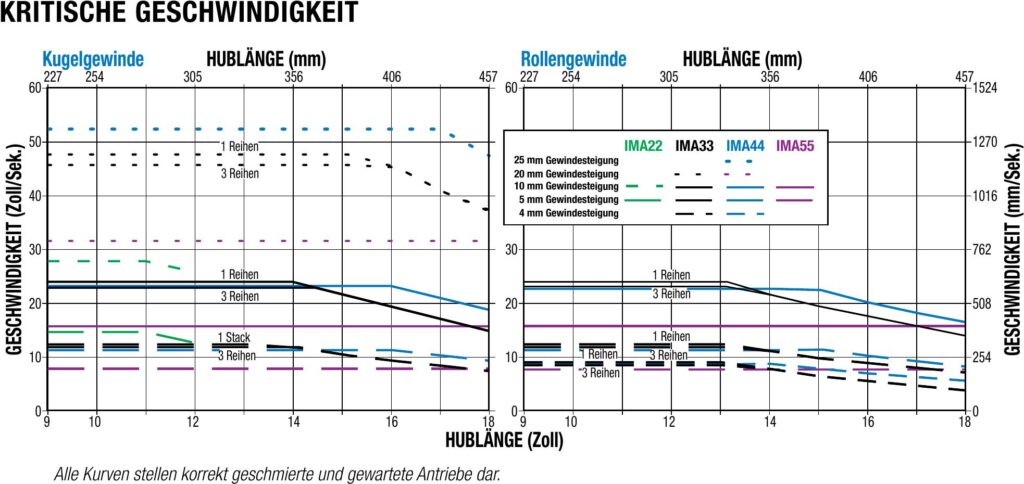

IMA Kritische Geschwindigkeit und Rollengewinde, Knickbelastung

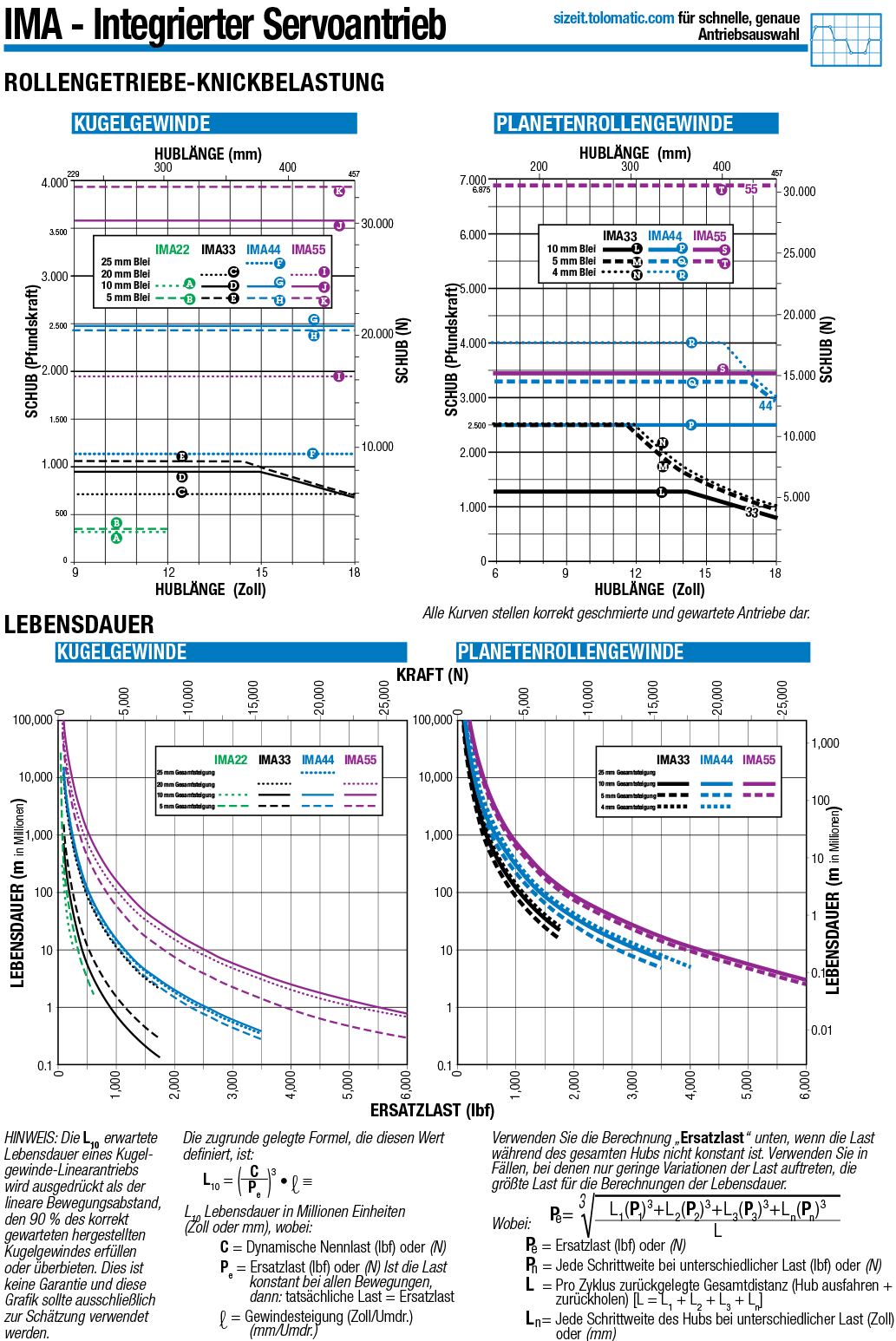

IMA Kugelgewinde und Planetenrollengewinde Lebensdauer

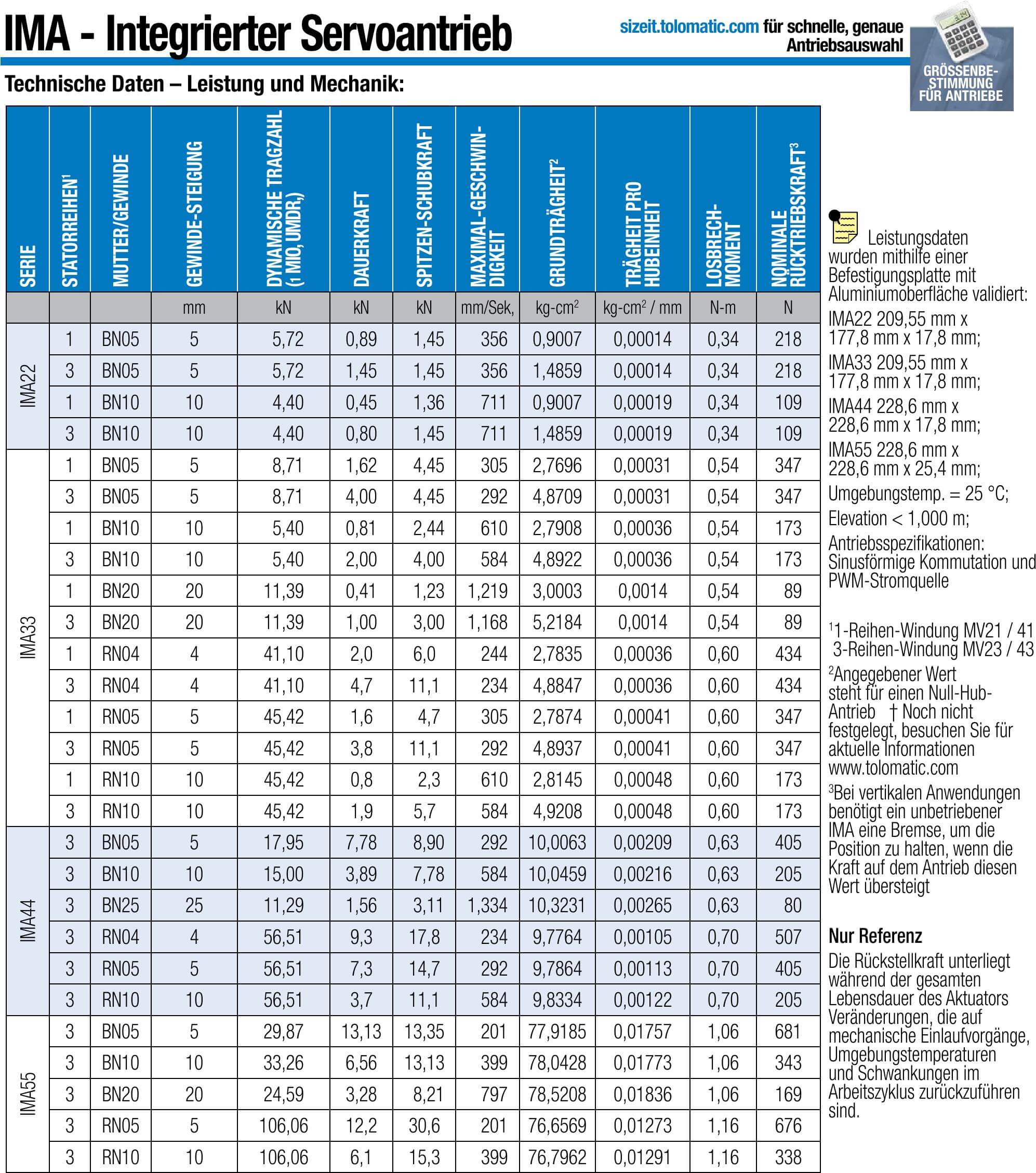

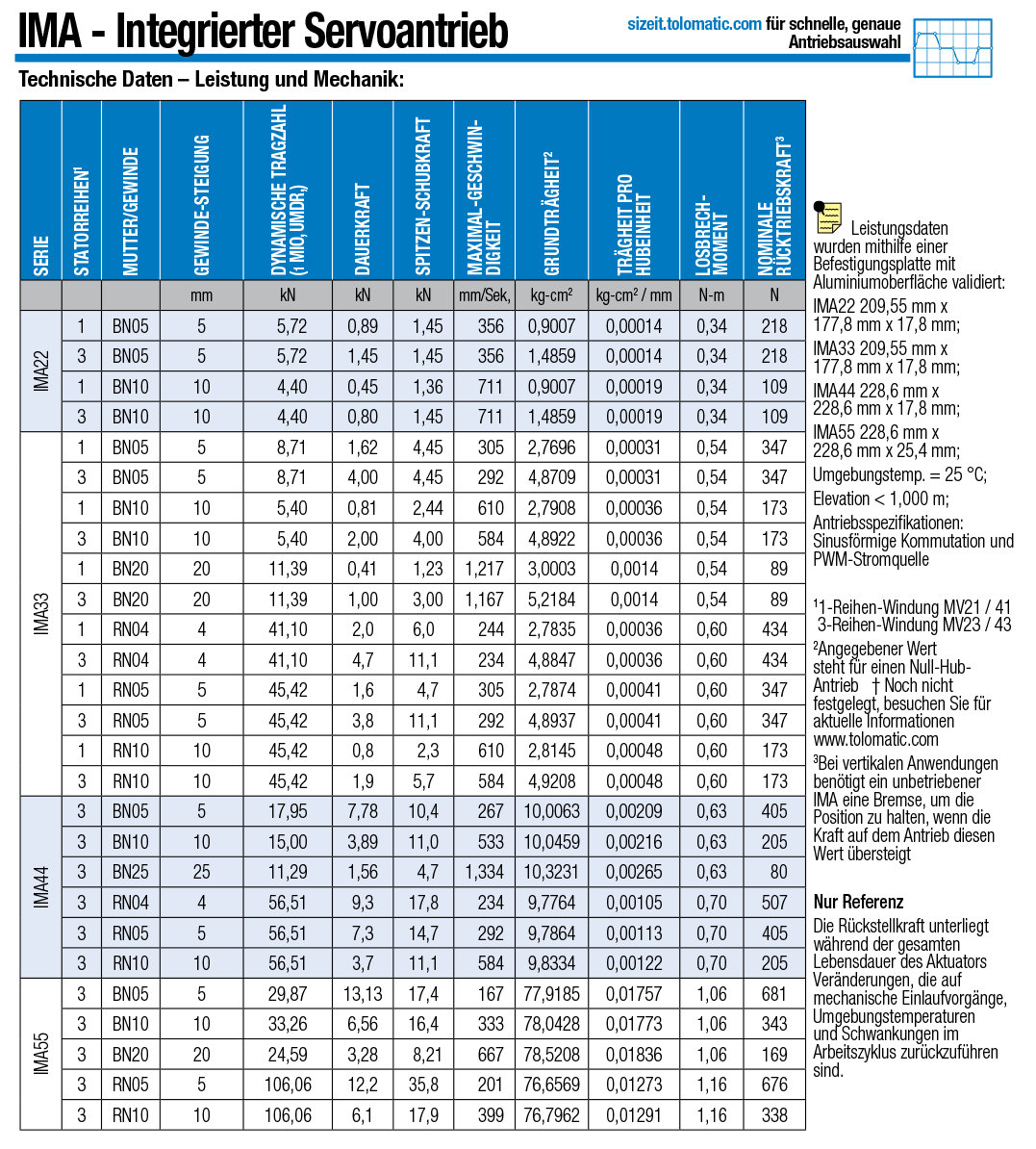

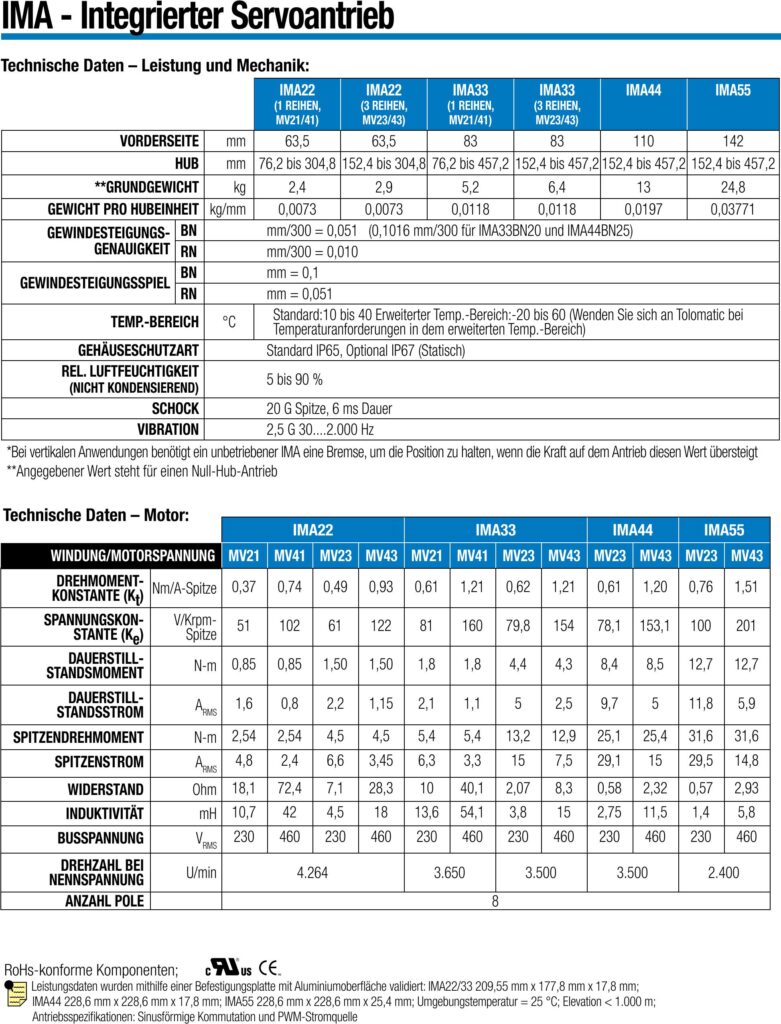

IMA Spezifikationen zu Leistung und Mechanik:
Nachschmierung Empfehlung:
IMA Abmessungen: Stangenkopfoptinen
IMA Optionen
IMA Abmessungen: Montageoptionen

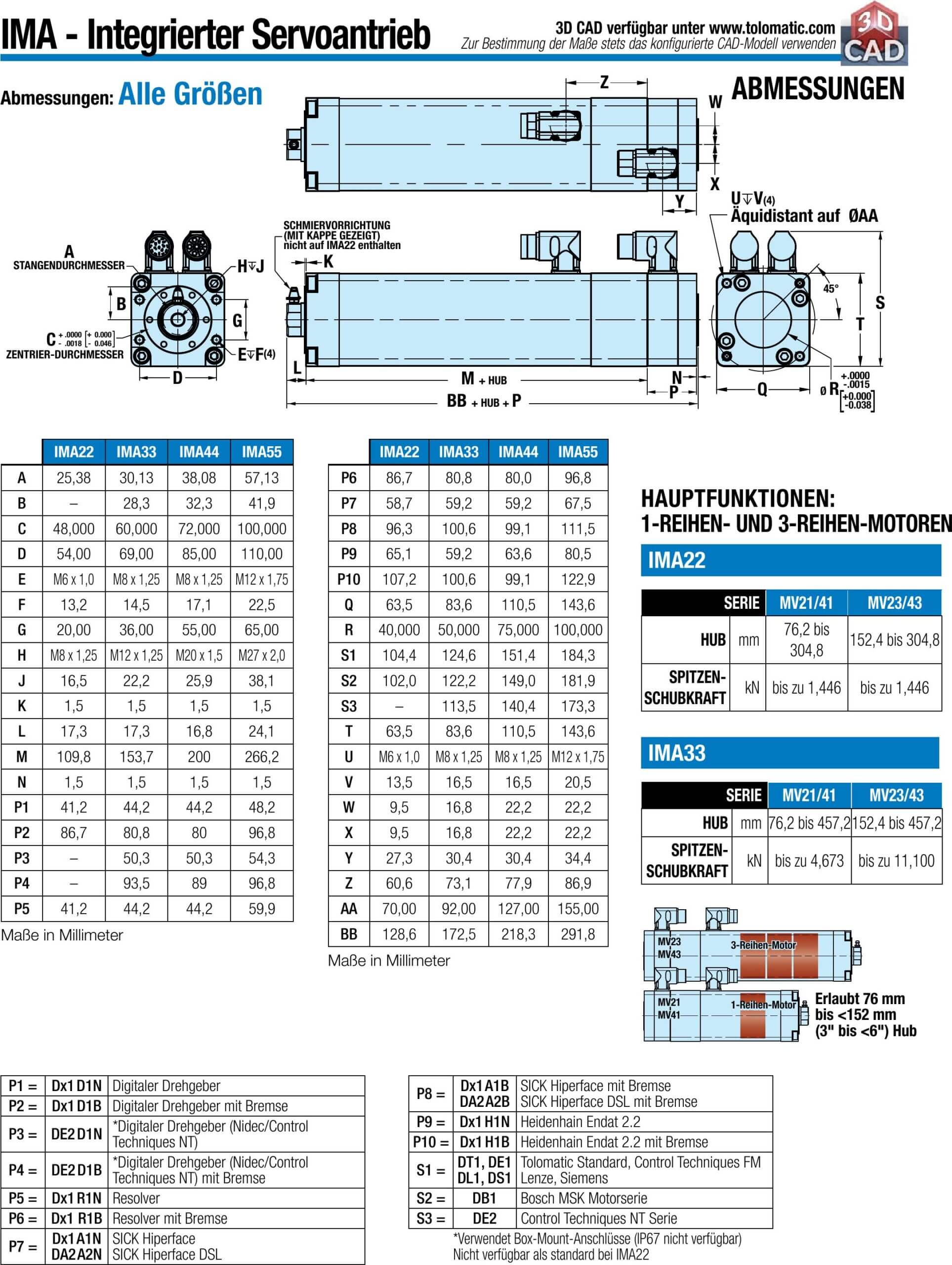

IMA Abmessungen
