MXP-P Pneumatisher Antrieb mit Profilschiene
MXP-P Druckluftantriebe mit Profilschiene bewältigen hohe Belastungen und Biegemomente.
Die MXP-P Druckluftantriebe mit Profilschiene bieten die höchste Lasttragfähigkeit der MXP Antriebsreihe (über 5745 N).
- Umlauf-Kugellager verringern die Reibung für zuverlässige Lebensdauer.
- Platzsparendes Design mit niedrigem Profil
- Weiche Bewegung mit niedrigem Losbrechmoment
Merkmale & Bestellung
MXP-P Funktionen
Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.
Tolomatic-Händler finden

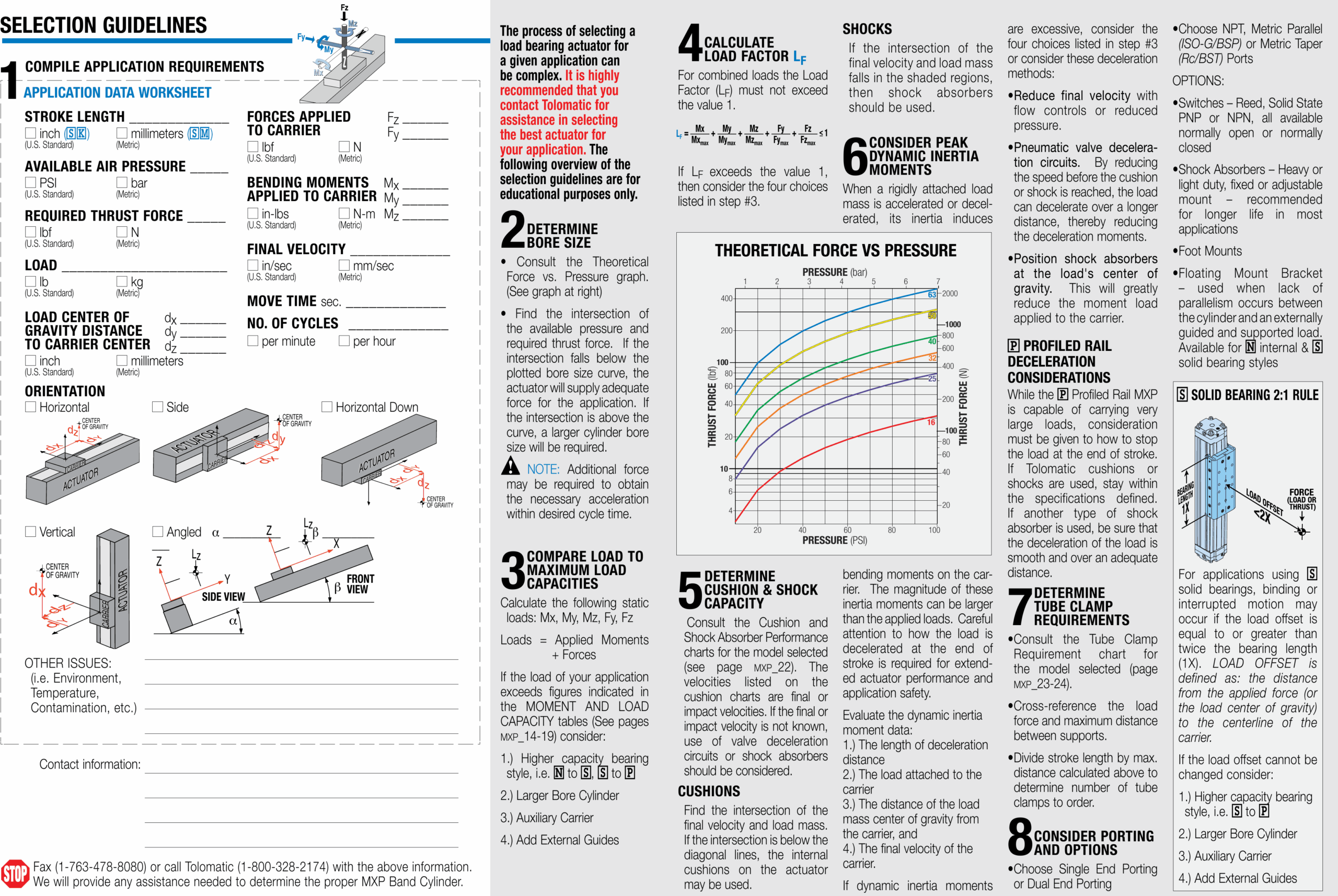

MXP-P Auswahlrichtlinien
MXP-P Bestellung

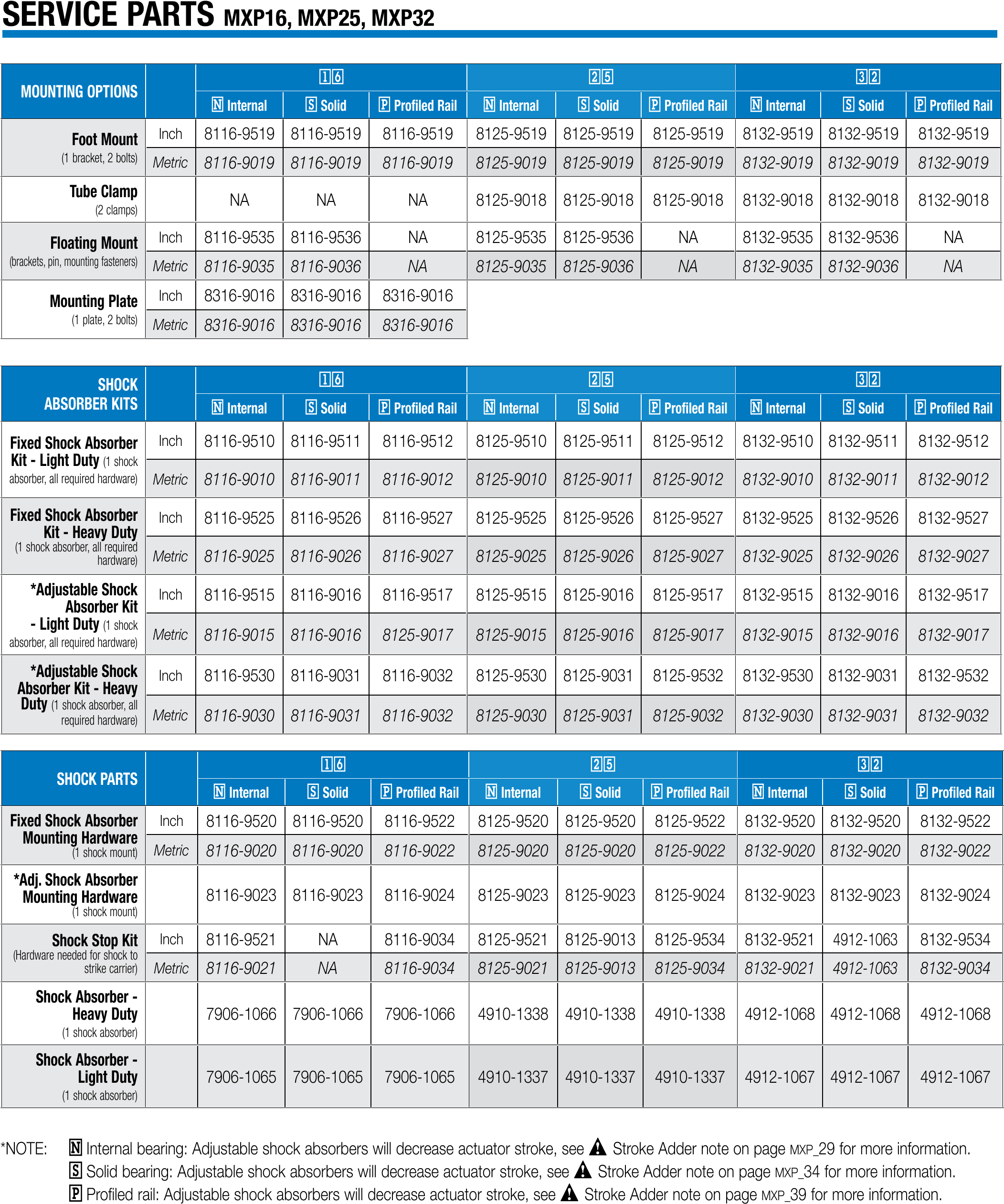

MXP-P Reparaturkits, Schalter
MXP16P auf MXP32P, Ersatzteile
MXP40P auf MXP63P Ersatzteile
Spezifikation
| Spezifikation | Einheit | MXP16P | MXP25P | MXP32P | MXP40P | MXP50P | MXP63P |
|---|---|---|---|---|---|---|---|
| Bohrungsdurchmesser | mm | 16 | 25 | 32 | 38 | 50 | 64 |
| Max. Hub | mm | 5.232 | 5.232 | 5.207 | 5.156 | 5.156 | 2.616 |
| Max. Kraft | N | 136 | 349 | 546 | 786 | 1.356 | 2.184 |
| Max. Last | kg | 965 | 1.997 | 2.531 | 3.274 | 4.511 | 5.747 |

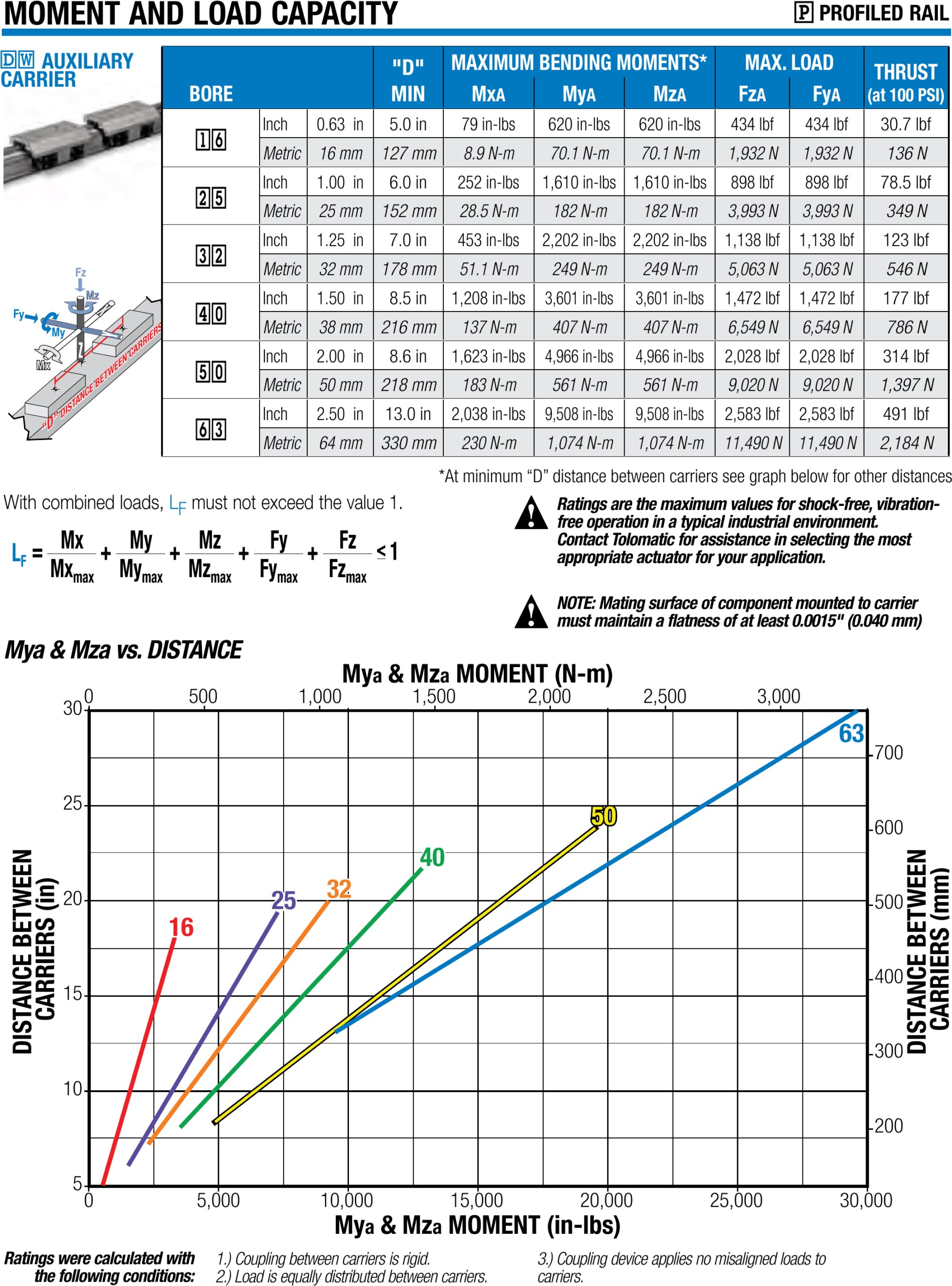

MXP-P Standardträger, Momententragfähigkeit
MXP-P Hilfsträger, Momententragfähigkeit
MXP-P Rohrschellen, Anforderungen
MXP-P Durchbiegung
MXP-P Spezifikationen
MXP-P Dämpfer und Stoßdämpfer, Leistung
MXP-P 16/25/32 Ersatzteile
MXP-P 40/50/63 Ersatzteile

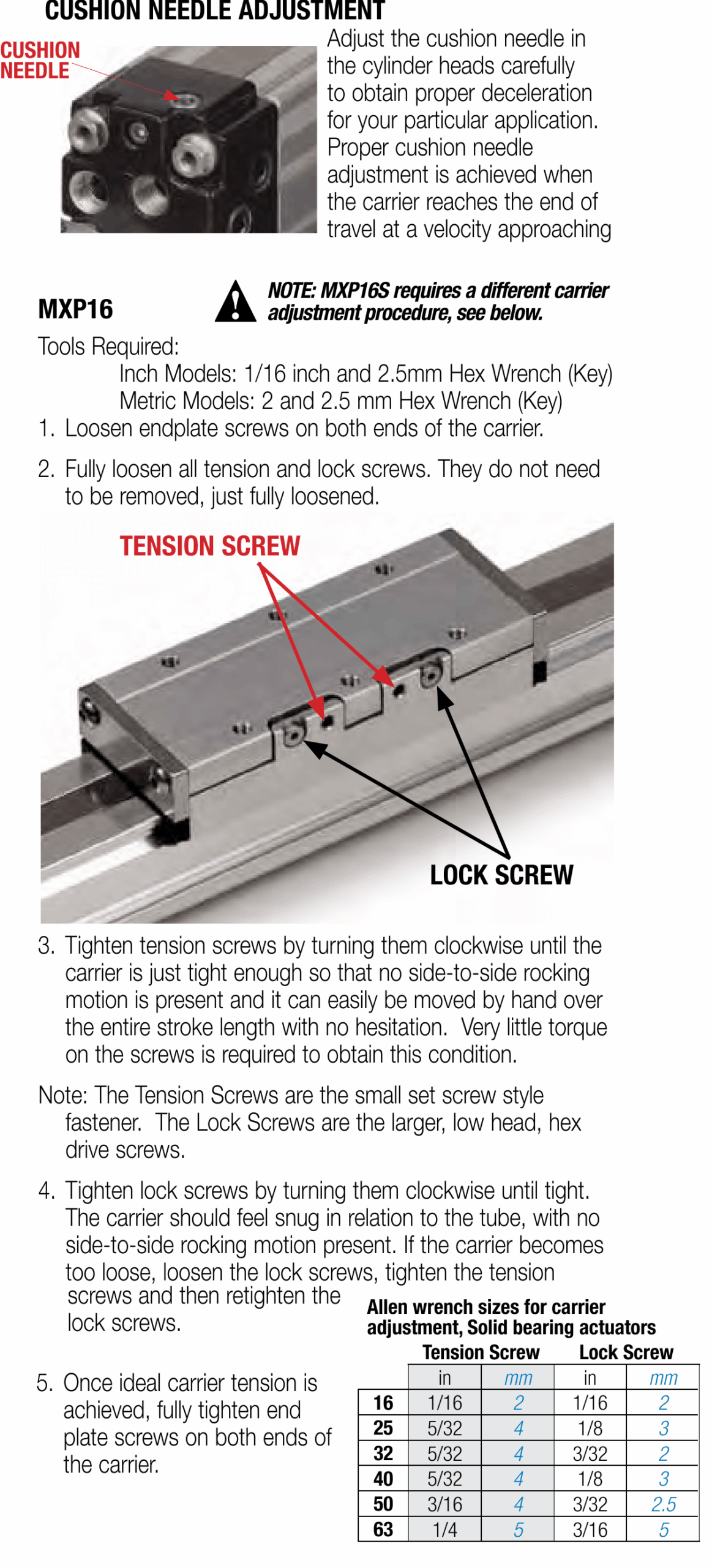

MXP Einstellverfahren
MXP Schalter, Schaltpläne
MXP Schalter
Maße
MXP-P 16/25/32 Ein- und Auslasskanäle, Abmessungen
MXP-P 40/50/63 Ein- und Auslasskanäle, Abmessungen
MXP-P Hilfsträger, Fußmontage und Rohrschelle, Abmessungen
MXP-P Einstellbare und feste Stoßdämpfer, Abmessungen
MXP-P Stellantrieb, Abmessungen
MXP Schalter, Abmessungen
CAD anfordern
Handbücher & Ersatzteilkataloge
- MXP-25P Druckluftantrieb mit Profilschiene – Ersatzteilblatt
- MXP32P Druckluftantrieb mit Profilschiene – Ersatzteilblatt
- MXP40P Druckluftantrieb mit Profilschiene – Ersatzteilblatt
- MXP16P Druckluftantrieb mit Profilschiene – Ersatzteilblatt
- MXP50P Druckluftantrieb mit Profilschiene – Ersatzteilblatt
- MXP-63P Druckluftantrieb mit Profilschiene – Ersatzteilblatt
Zusätzliche Ressourcen
Infozentrum
English
Chinese
German
Spanish
Kataloge und Broschüren
- Pneumatischer MXP Stellantrieb – Katalog (English, MXP Band Cylinder brochure)
- MXP 气动执行器手册，中文 (MXP Pneumatic Actuator Brochure, Chinese)
- Pneumatischer Antriebskatalog (Pneumatic Actuator Catalog-English)
- Corporate Overview-Linear Motion Solutions Brochure (English)
- SOLUCIONES DE CONTROL DE MOVIMIENTO (Spanish, Corporate Overview-Motion Control Solutions Brochure)
- UNTERNEHMENSÜBERSICHT (German, Corporate Overview)
- OEM Actuator Solutions Brochure
- Brochure sur l'entreprise Tolomatic (French, Corporate Overview-Linear Motion Solutions Brochure)
- Soluciones Gantry y Multieje (^ES Gantry brochure)
Produktprospekt
Reperaturkit
Terms & Conditions
Whitepapers
- Wahl des richtigen Linearantriebs: Die Herstellerangaben sinnvoll nutzen (ENGLISH, WP, Making sense of manufacturer specifications)
- Regeln der Antriebs- und Führungsausrichtung in linearen Bewegungssystemen (ENGLISH, WP, actuator and guide alignment in linear motion systems)
- IP-Schutzart und Fertigungsumgebung (ENGLISH, WP, IP ratings and the manufacturing environment)
- Einführung in die Genauigkeit und Reproduzierbarkeit von linearen Bewegungssystemen (ENGLISH, WP, accuracy and repeatability in linear motion systems)
- So vermeiden Sie häufige Fehler bei der Dimensionierung pneumatischer stangenloser Stellantriebe (ENGLISH, WP, The 10 most common sizing mistakes)
- Elektrische Antriebe und Pneumatikzylinder: Ein Vergleich basierend auf den Gesamtbetriebskosten weißes Papier (GERMAN, TCO WhitePaper)
Erfolgsstories
Tire Diverting & Sorting
Challenge: Diverting and sorting various size auto and truck tires during manufacturing.
Product Family: Pneumatic
Product Used: MXP63P Rodless Band Cylinder with Profiled Rail Bearing
