MXE-S Spindelantriebe
Die elektrischen, linearen MXE-S Spindelantriebe mit Festlagerbauweise verringern die Belastungskonzentration für optimale Leistung.
Der elektrische, lineare MXE-S Spindelantrieb wurde für Anwendungen entwickelt, bei denen eine moderate Tragfähigkeit und Führung erforderlich ist. Der MXE-S Antrieb verwendet zwei vor Ort austauschbare Festlager, die die Spannungsverteilung für optimale Leistung verbessern.
- Die große Auflagefläche optimiert die Spannungsverteilung auf dem Lager für eine lange Lebensdauer.
- Große Träger-Montageschablone für mehr Laststabilität und Kompatibilität
- Lagerwerkstoff erfordert keine zusätzliche Schmierung.
- Vor Ort austauschbare Lager
Merkmale & Bestellung
MXE-S Funktionen
Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.
Tolomatic-Händler finden

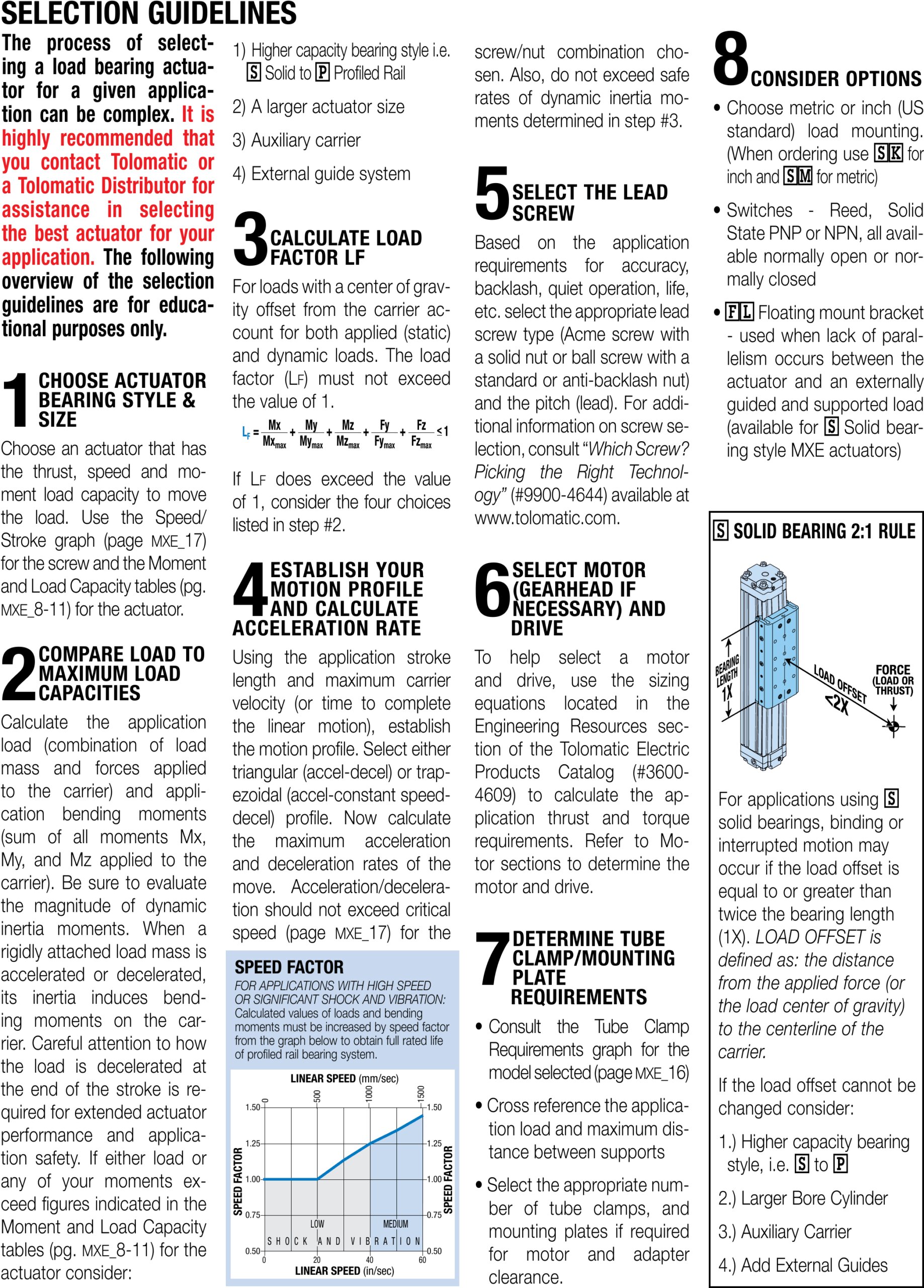

MXE-S Auswahlrichtlinien

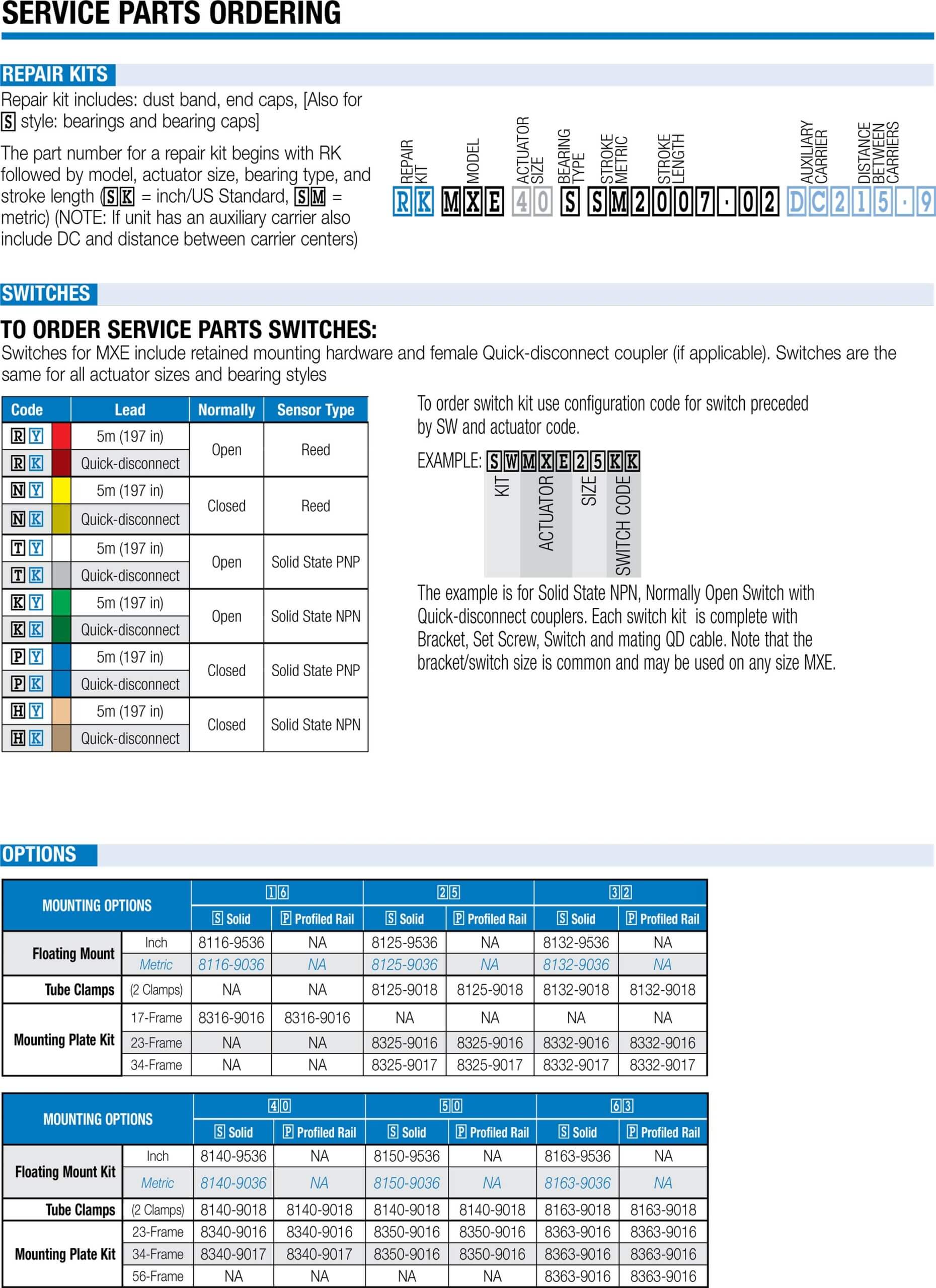

Bestellung von MXE-S Ersatzteilen

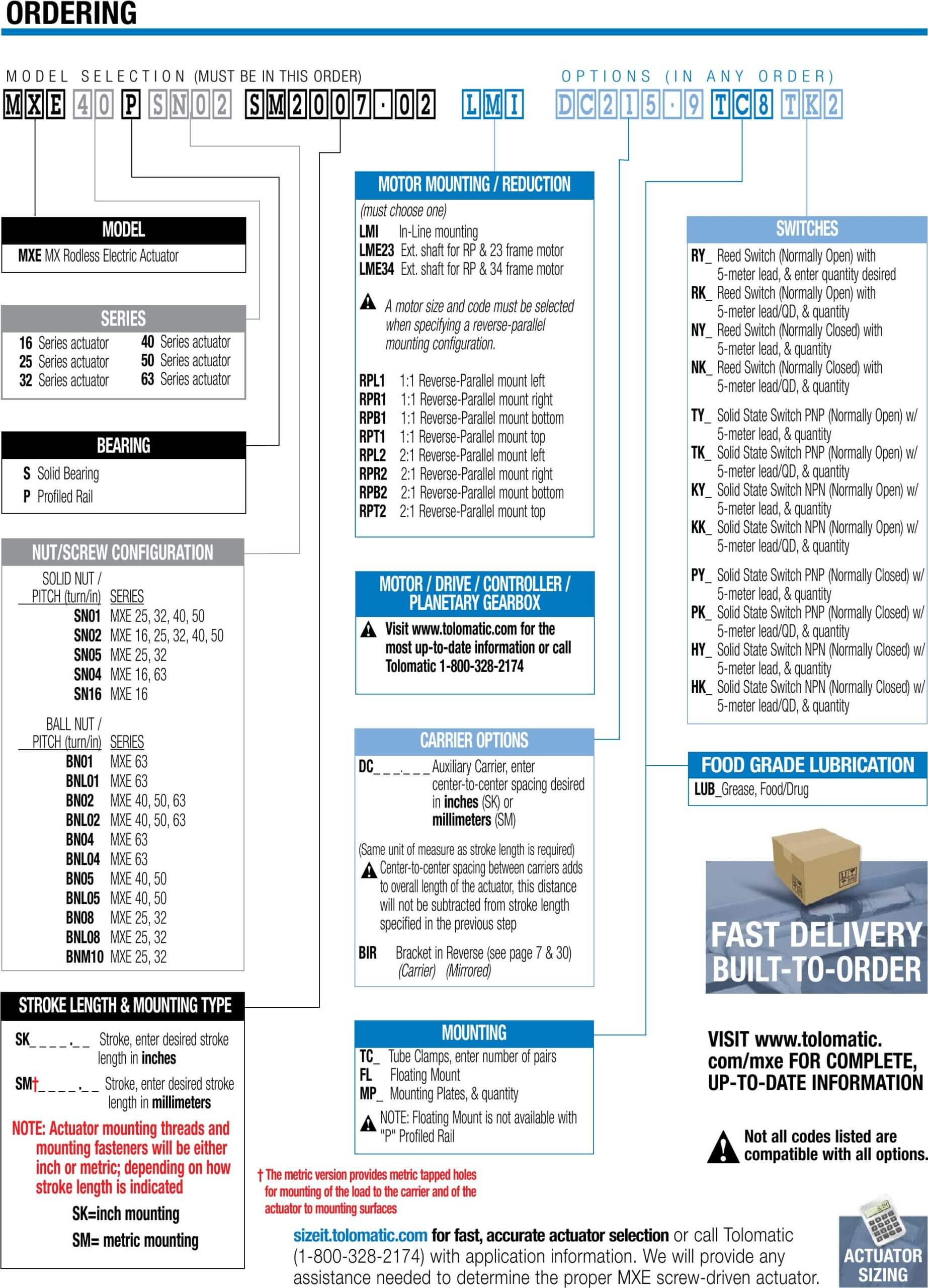

MXE-S Bestellung
Spezifikation
| Spezifikation | Einheit | MXE16S | MXE25S | MXE32S | MXE40S | MXE50S | MXE63S |
|---|---|---|---|---|---|---|---|
| Maximaler Hub | mm | 787 | 3.404 | 3.378 | 3.327 | 3.327 | 3.175 |
| Maximale Kraft | N | 200 | 756 | 756 | 3.327 | 12.010 | 19.127 |
| Maximale Last | kg | 16 | 32 | 68 | 102 | 143 | 236 |
| Geschwindigkeit | mm/sek | 1.067 | 1.524 | 1.524 | 1.524 | 1.524 | 1.270 |

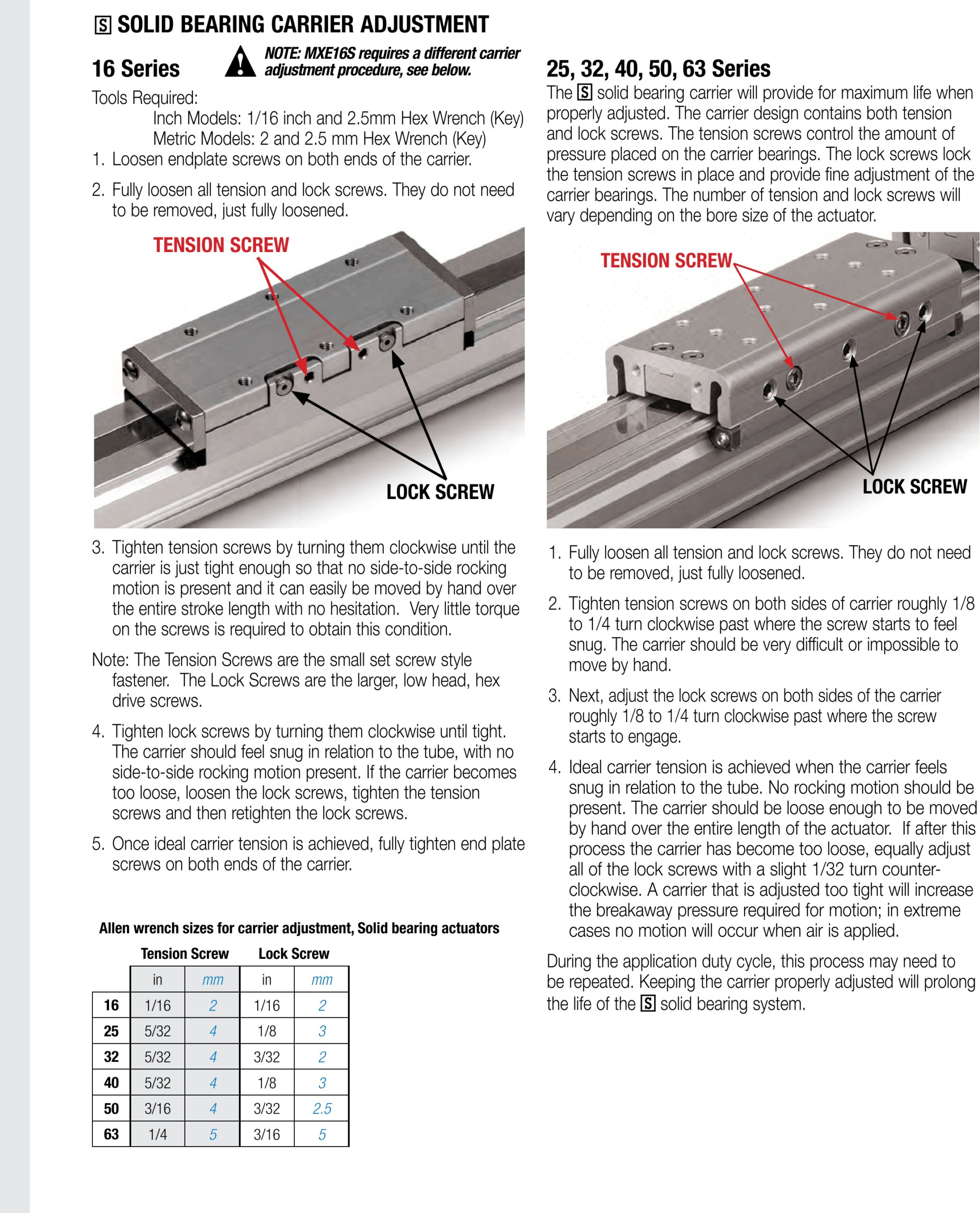

MXE-S Einstellverfahren
MXE-S Rohrschellen, Anforderungen
MXE-S Schalter, Spezifikationen
MXE Schalter, Schaltpläne
MXE-S Standardträger Festlager, Momententragfähigkeit
MXE-S Hilfsträger Festlager, Momententragfähigkeit
MXE-S Stellantrieb, Spezifikationen und Losbrechmoment
MXE-S Reflektierte Trägheit

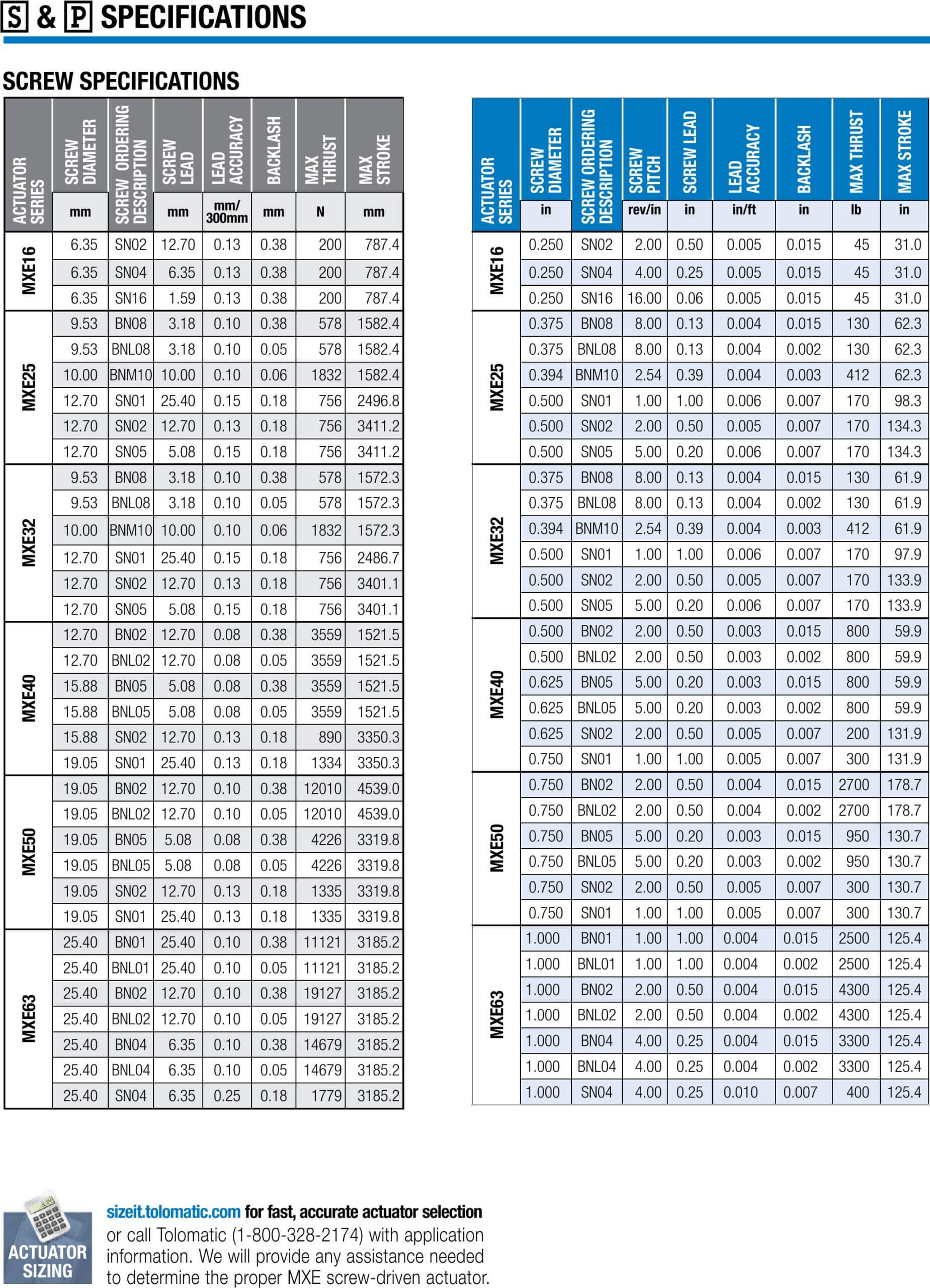

MXE-S Gewinde, Spezifikationen

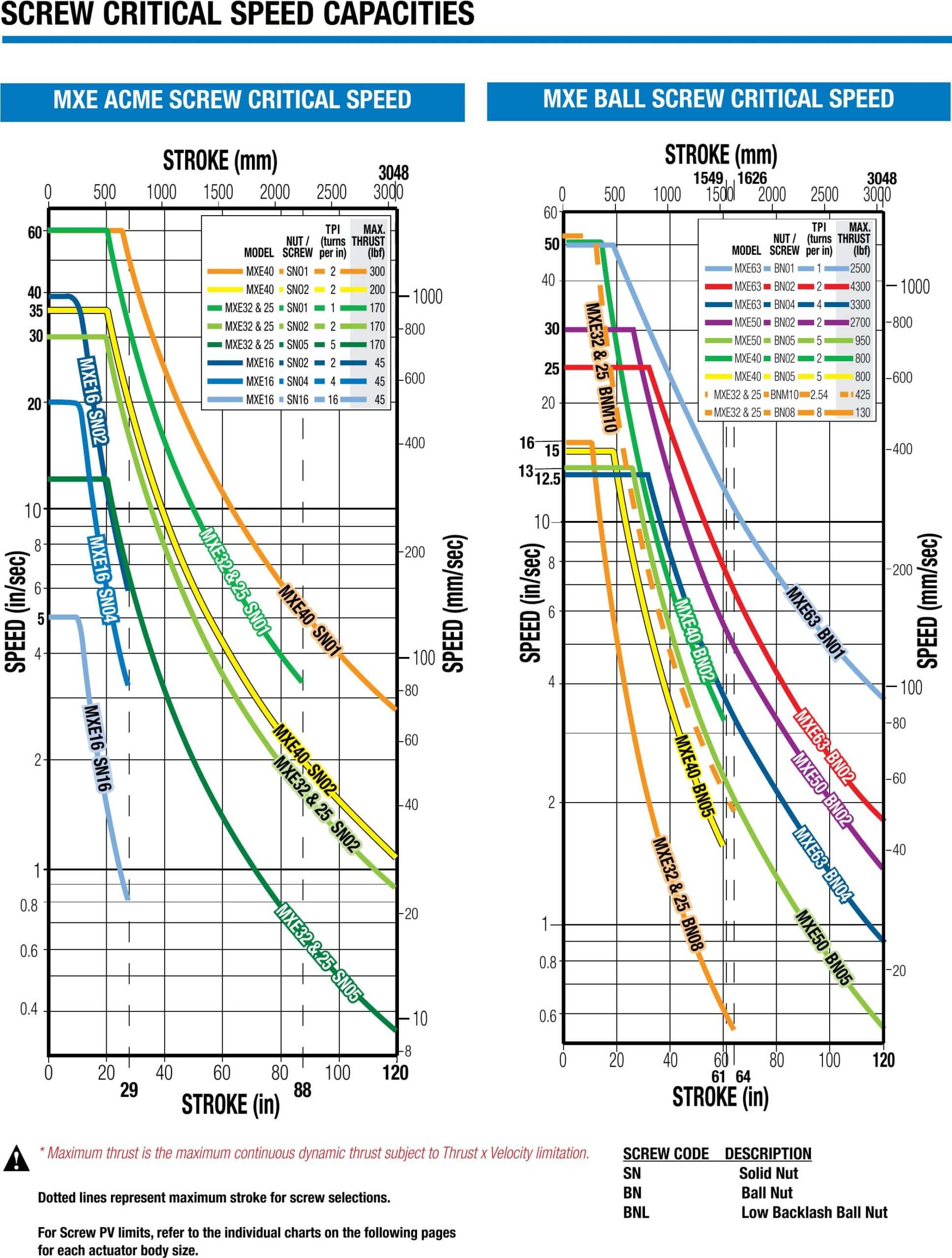

MXE-S Gewinde, kritische Geschwindigkeit, Kapazitäten
MXE RP Motoranbau Daten

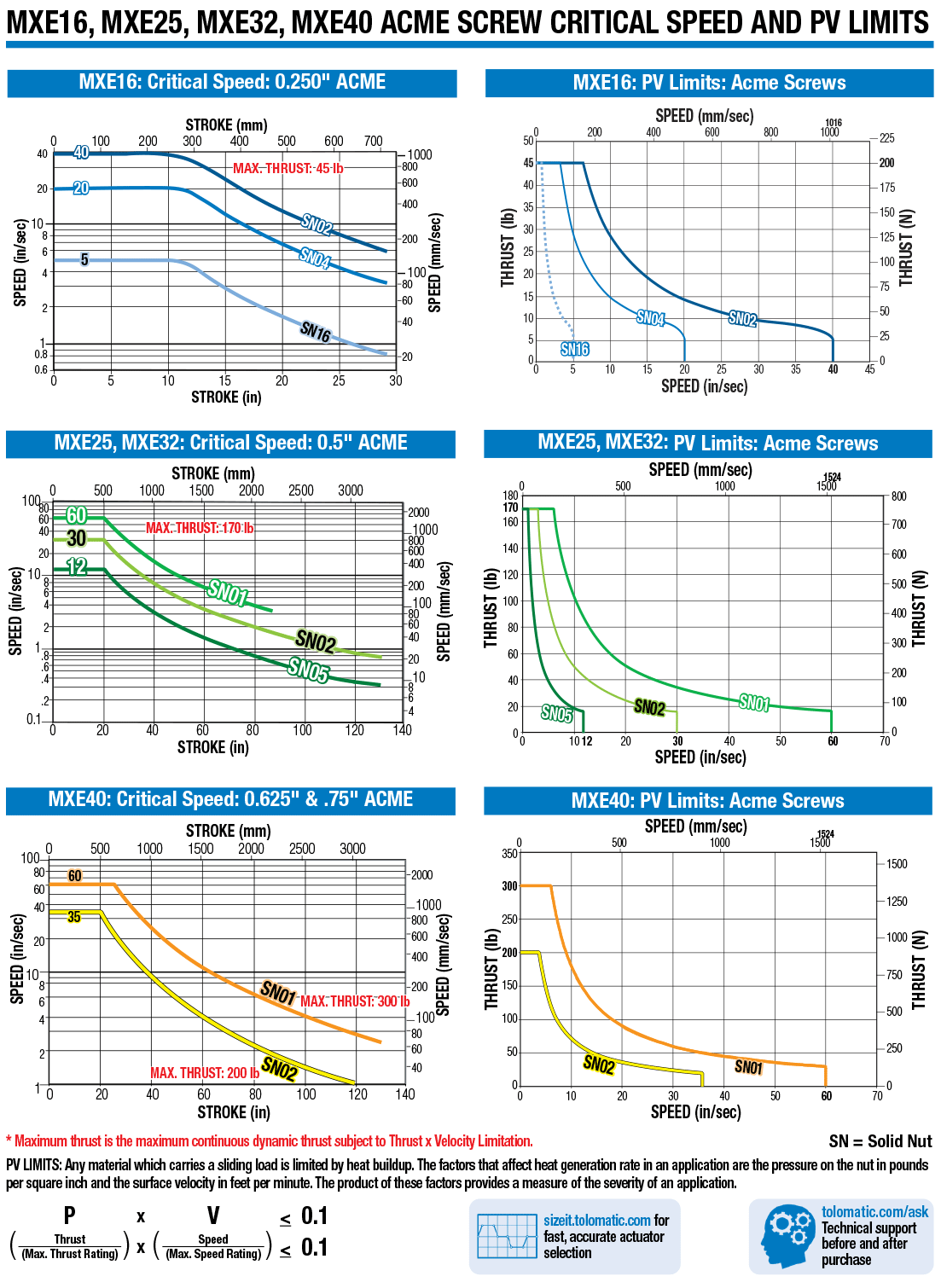

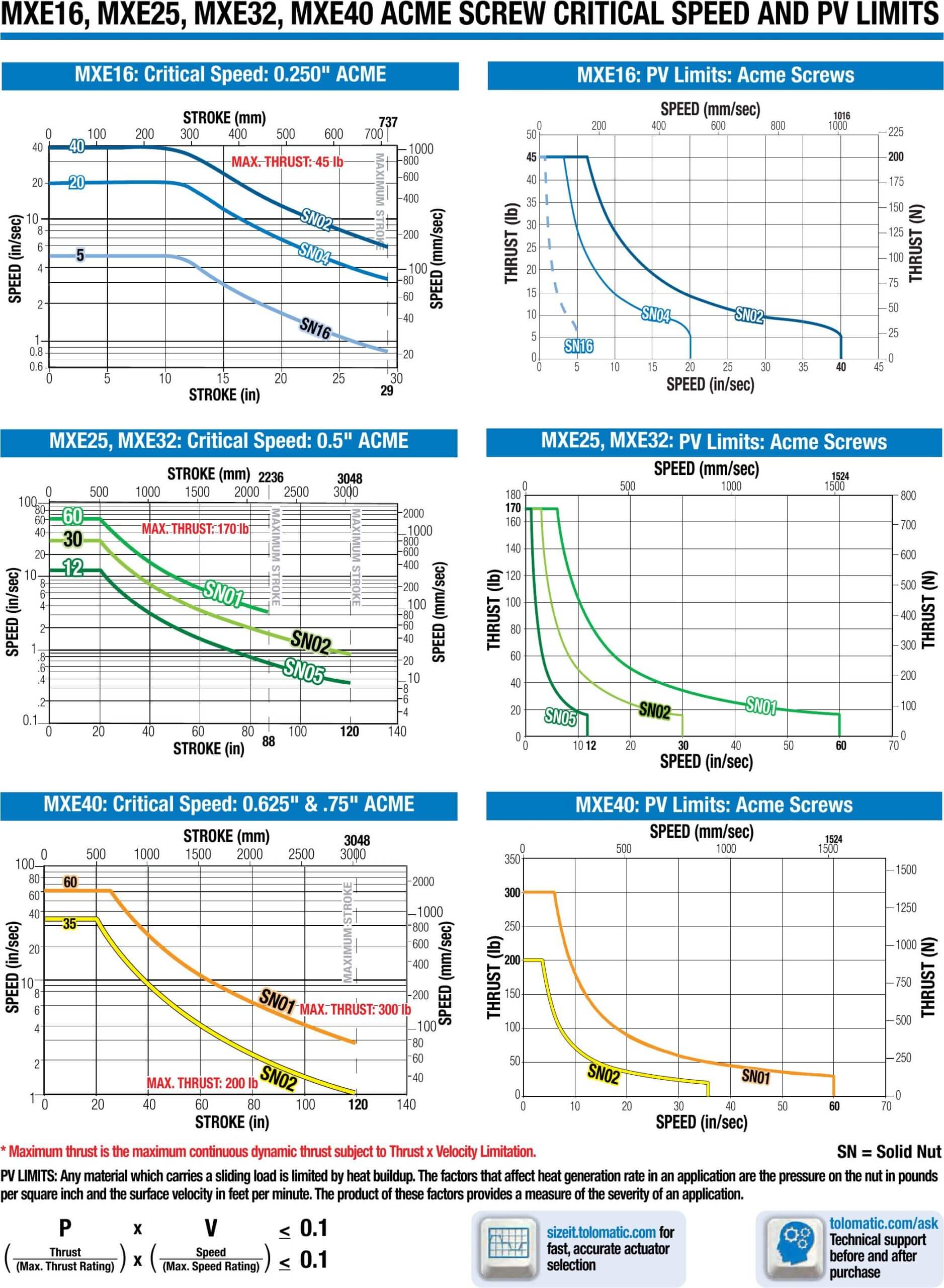

MXE Acme Spindel Leistung

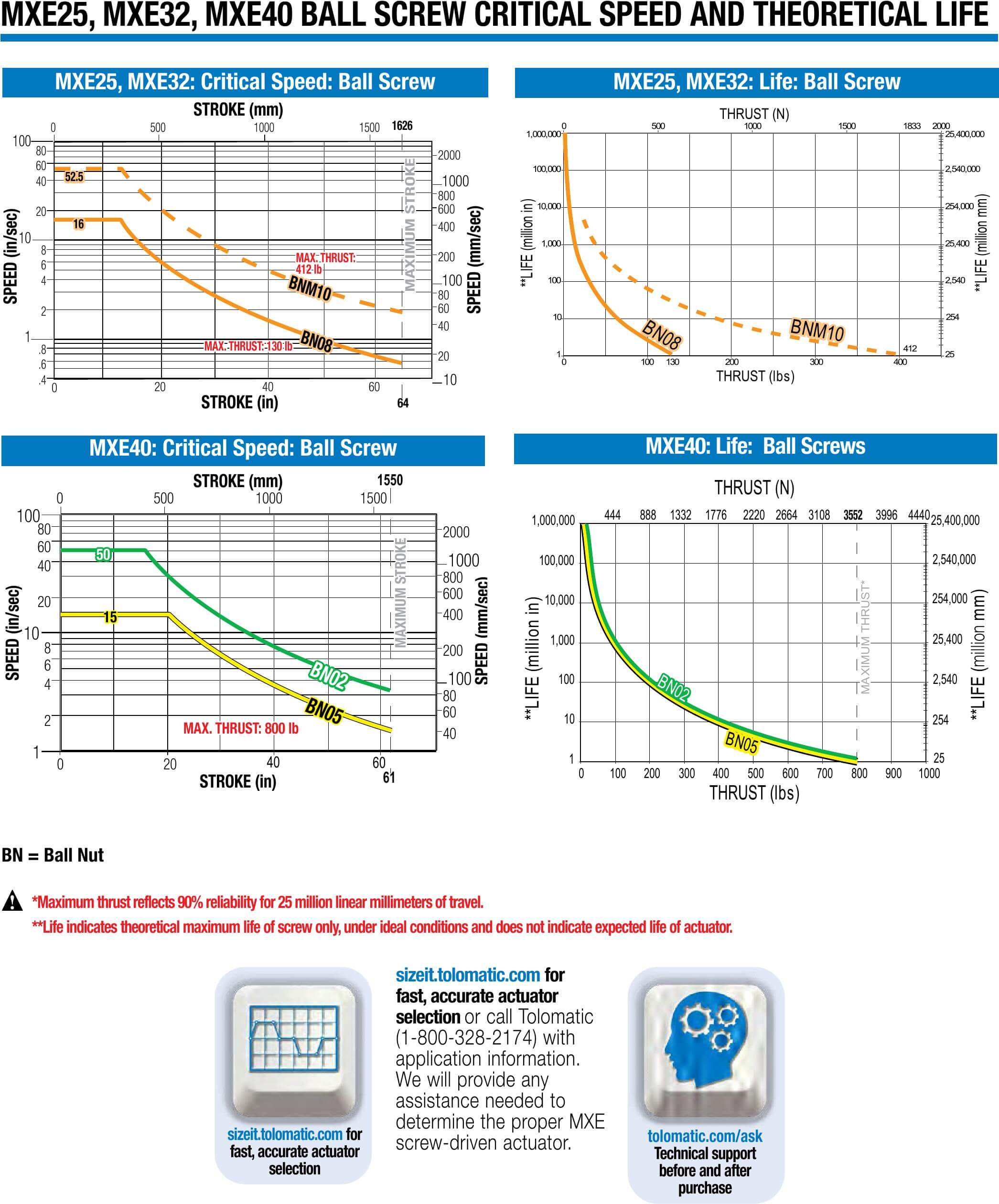

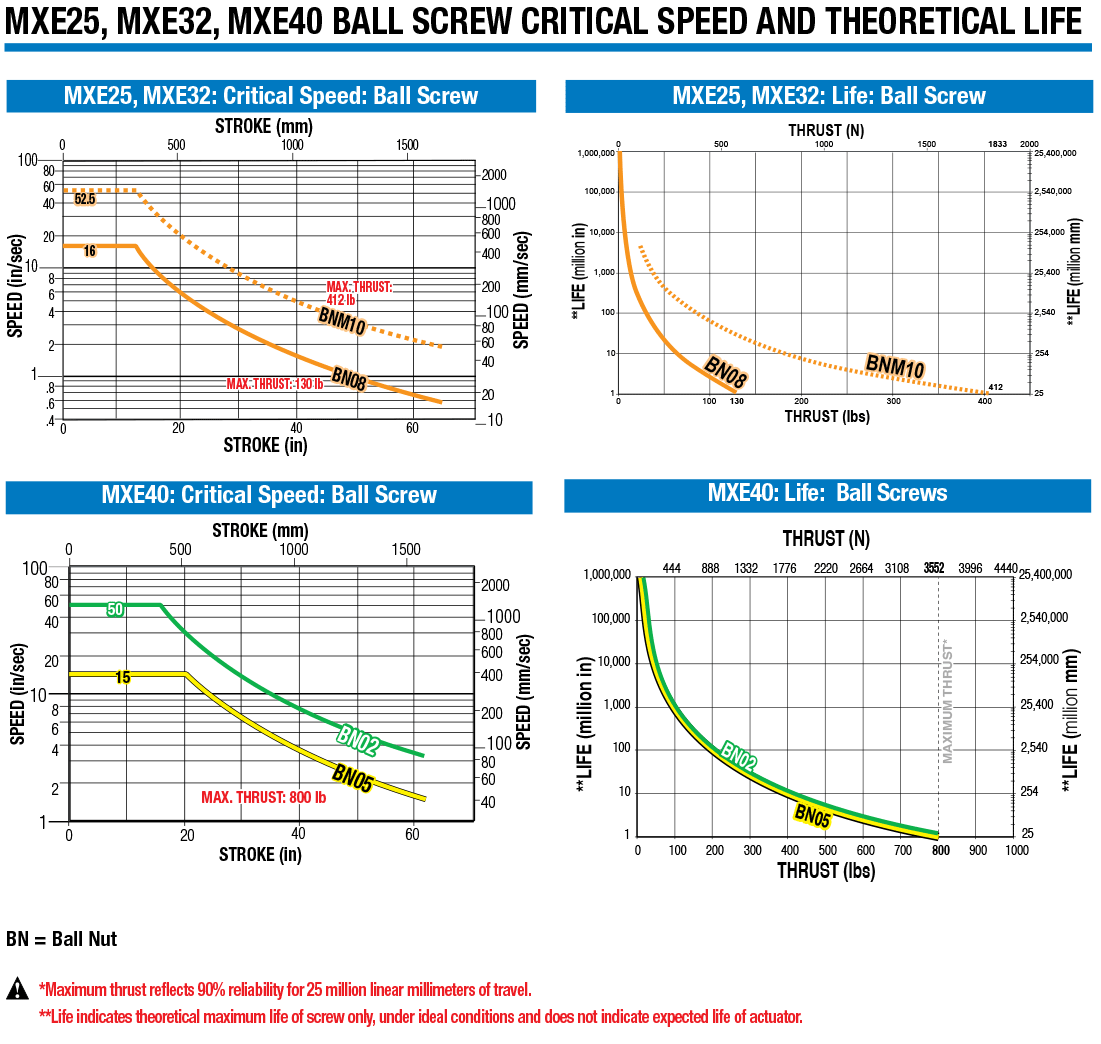

MXE 25, 32, 40 Leistung von Kugelgewindetrieben

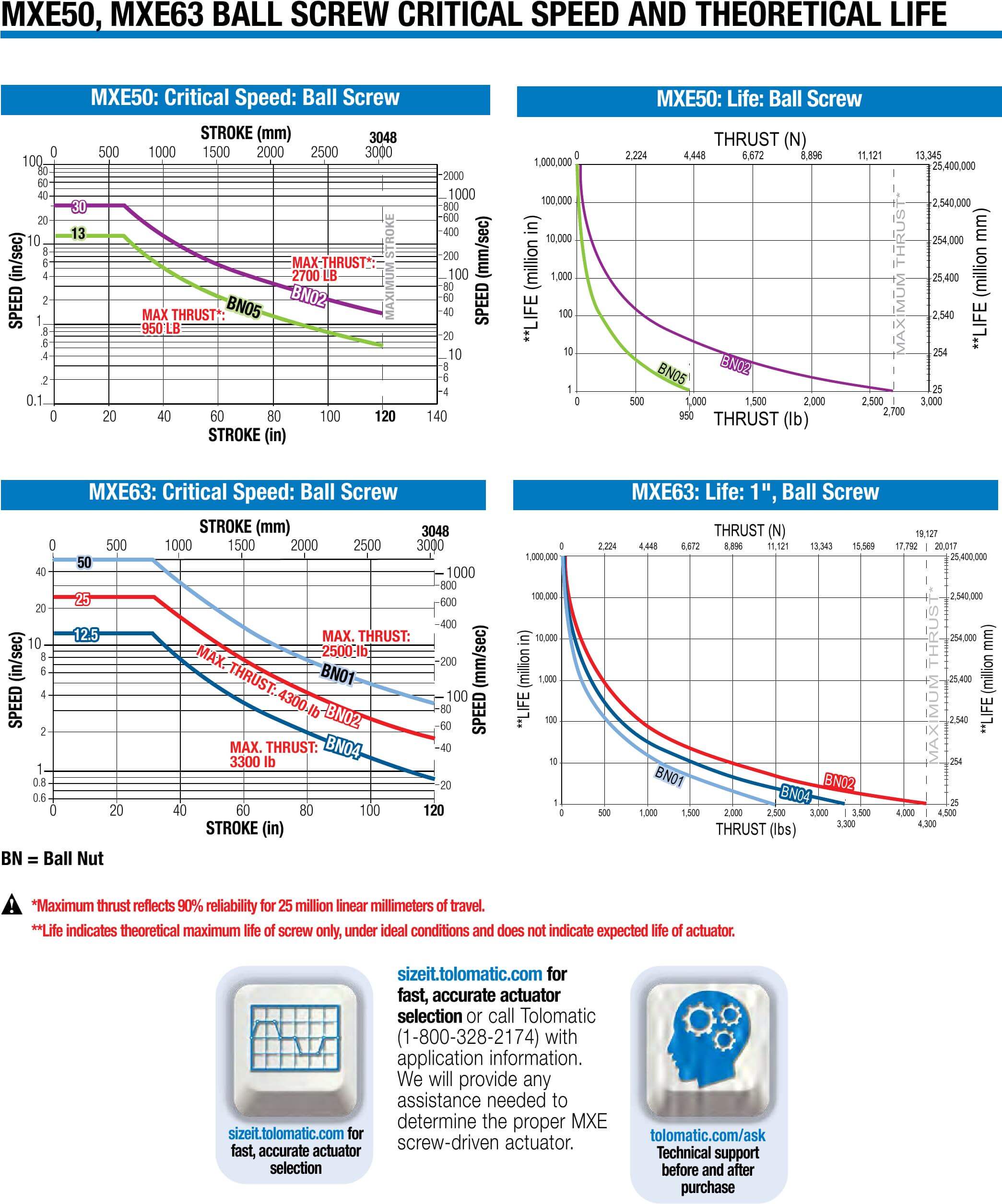

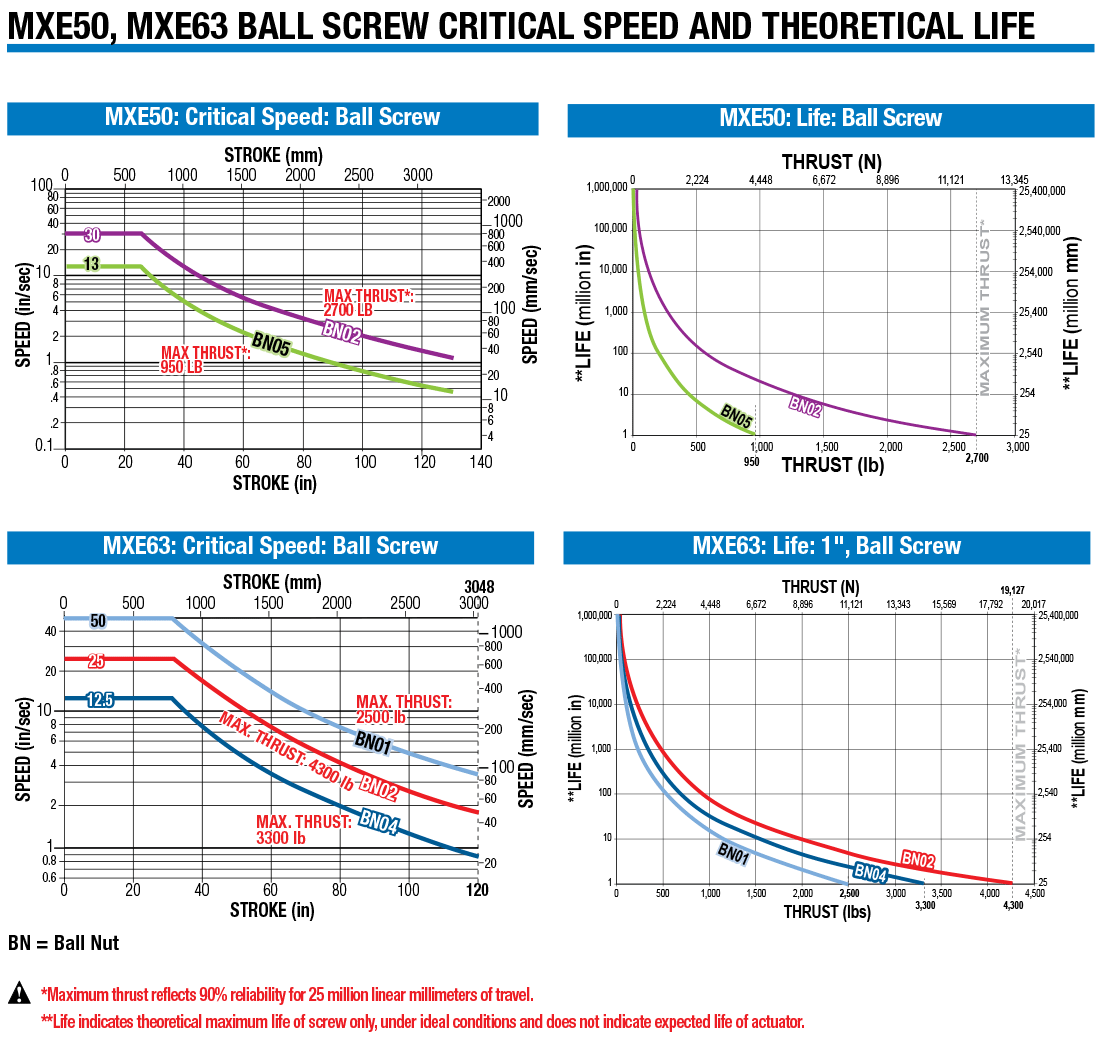

MXE 50, 63 Leistung von Kugelgewindetrieben
Maße
MXE-S Option mit Festlager, Abmessungen
MXE-S Schalter, Abmessungen
MXE-S Stellantrieb mit Festlager, Abmessungen
CAD anfordern
Handbücher & Ersatzteilkataloge
- MXE25S Spindelantriebe mit Festlager – Ersatzteilblatt
- MXE32S Spindelantriebe mit Festlager – Ersatzteilblatt
- MXE40S Spindelantriebe mit Festlager – Ersatzteilblatt
- MXE16S Spindelantriebe mit Festlager – Ersatzteilblatt
- MXE50S Spindelantriebe mit Festlager – Ersatzteilblatt
- MXE63S Spindelantriebe mit Festlager – Ersatzteilblatt
- Materialsicherheitsdatenblatt: Mobil SHC Polyrex 462 Schmierfett (Teilenr.: 27331303)
- Materialsicherheitsdatenblatt: SAF-T-EZE Schmiermittel für die Lebensmittel- und Pharmaindustrie (Teilenr.: 09121112)
- Spezifikation eines Kundenmotors
