Spindelgetriebene MXE-P Aktuator
Die spindelgesteuerten MXE-P Antriebe mit Profilschienenlager bewältigen hohe Belastungen und Biegemomente in einem Gehäuse mit niedrigem Profil.

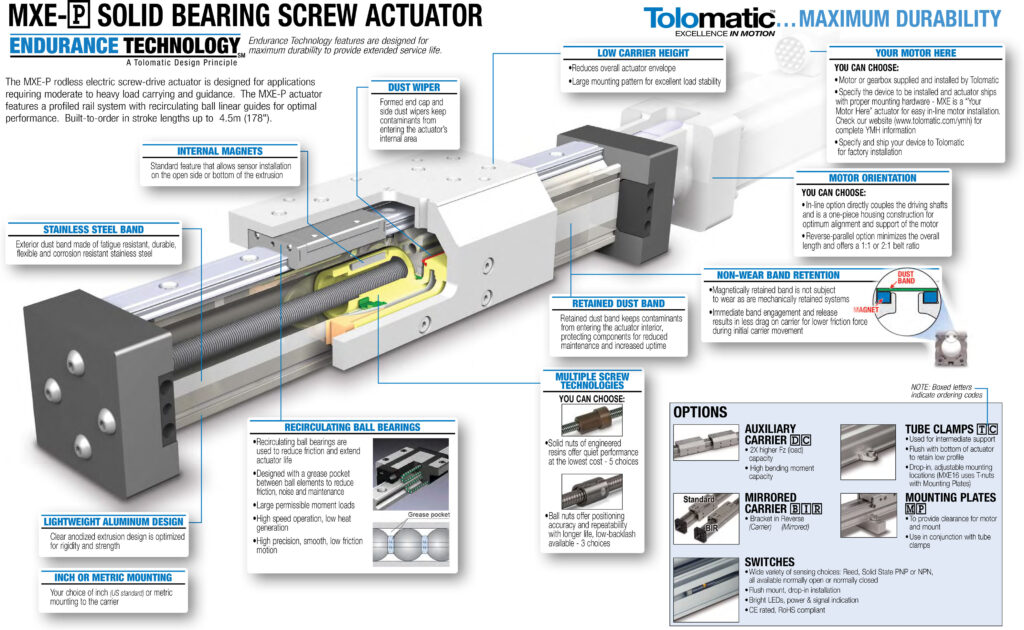

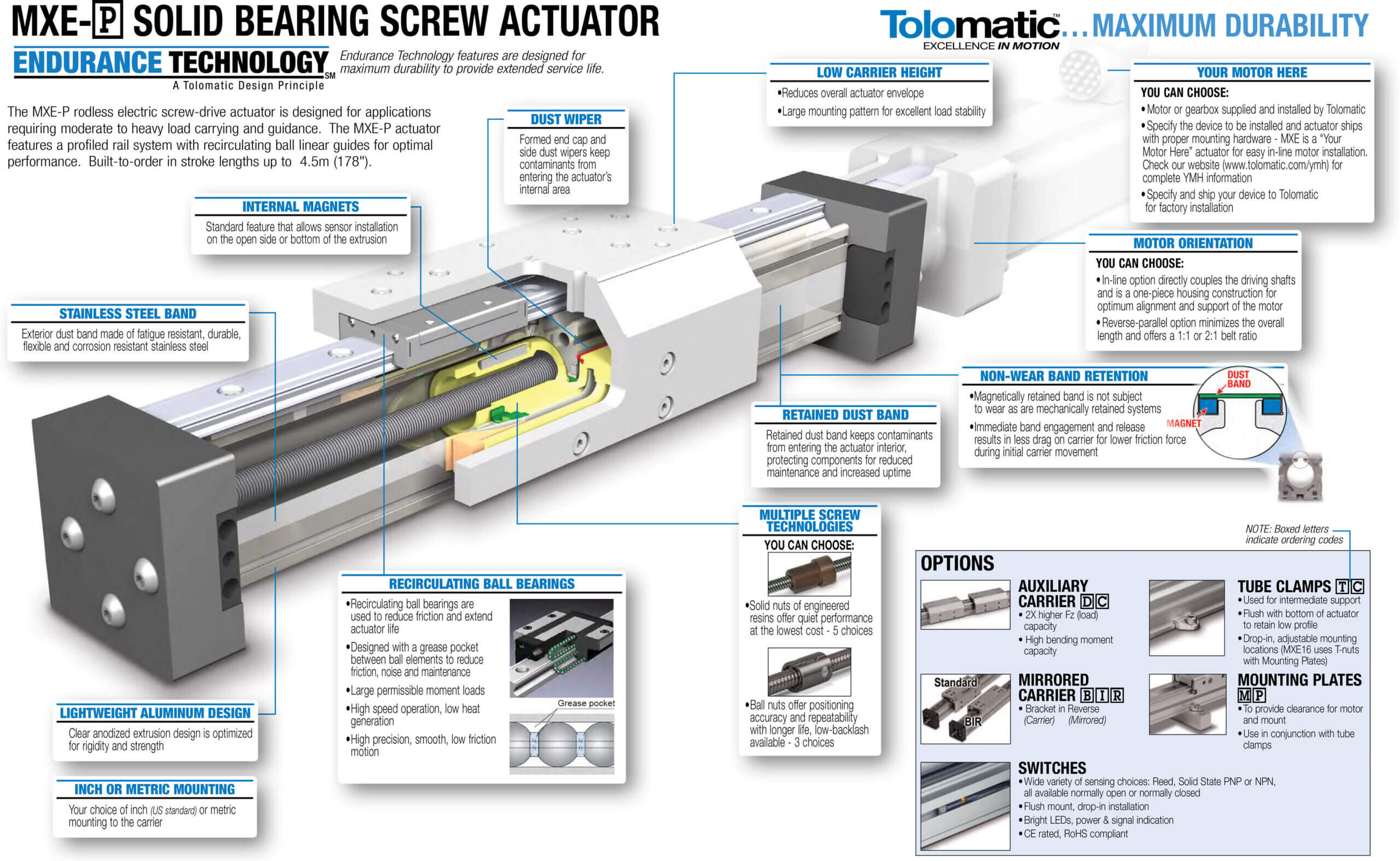

Der spindelgetriebene MXE-P Antrieb wurde für Anwendungen entwickelt, bei denen eine moderate bis hohe Tragfähigkeit und Führung erforderlich ist. MXE-P Antriebe verfügen über ein Profilschienensystem mit Kugelumlaufführungen für optimale Leistung.
- Umlauf-Kugellager mit geringerer Reibung für zuverlässige Lebensdauer
- Hohe Belastungen und Biegemomente
- Passend zu Ihrer Anwendung dank Gehäuse mit niedrigem Profil
- Hochpräzisionslager mit geringem Losbrechmoment
Merkmale & Bestellung
MXE-P Funktionen
Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.
Tolomatic-Händler finden
MXE-P Auswahlrichtlinien

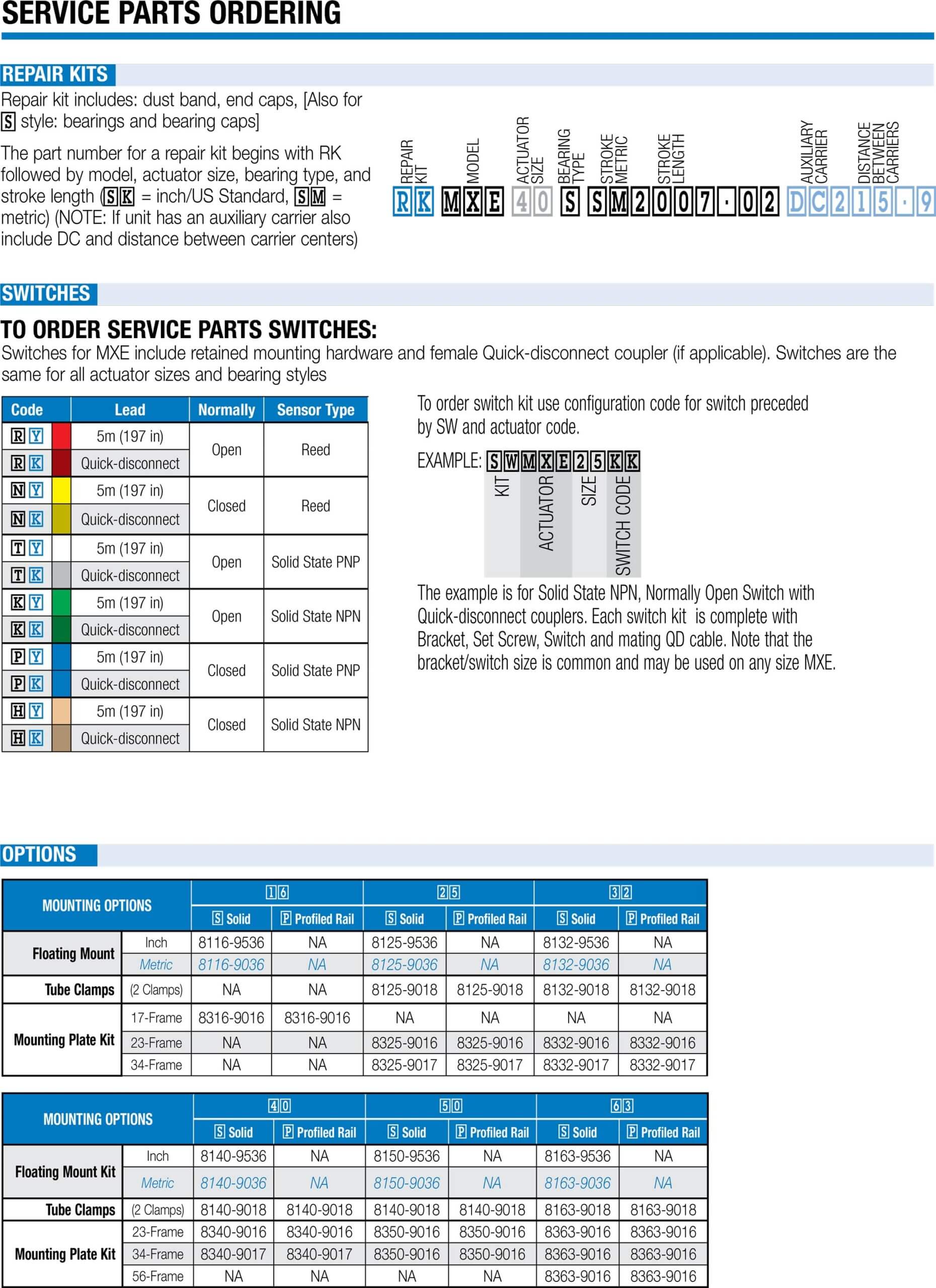

Bestellung von MXE-P Ersatzteilen

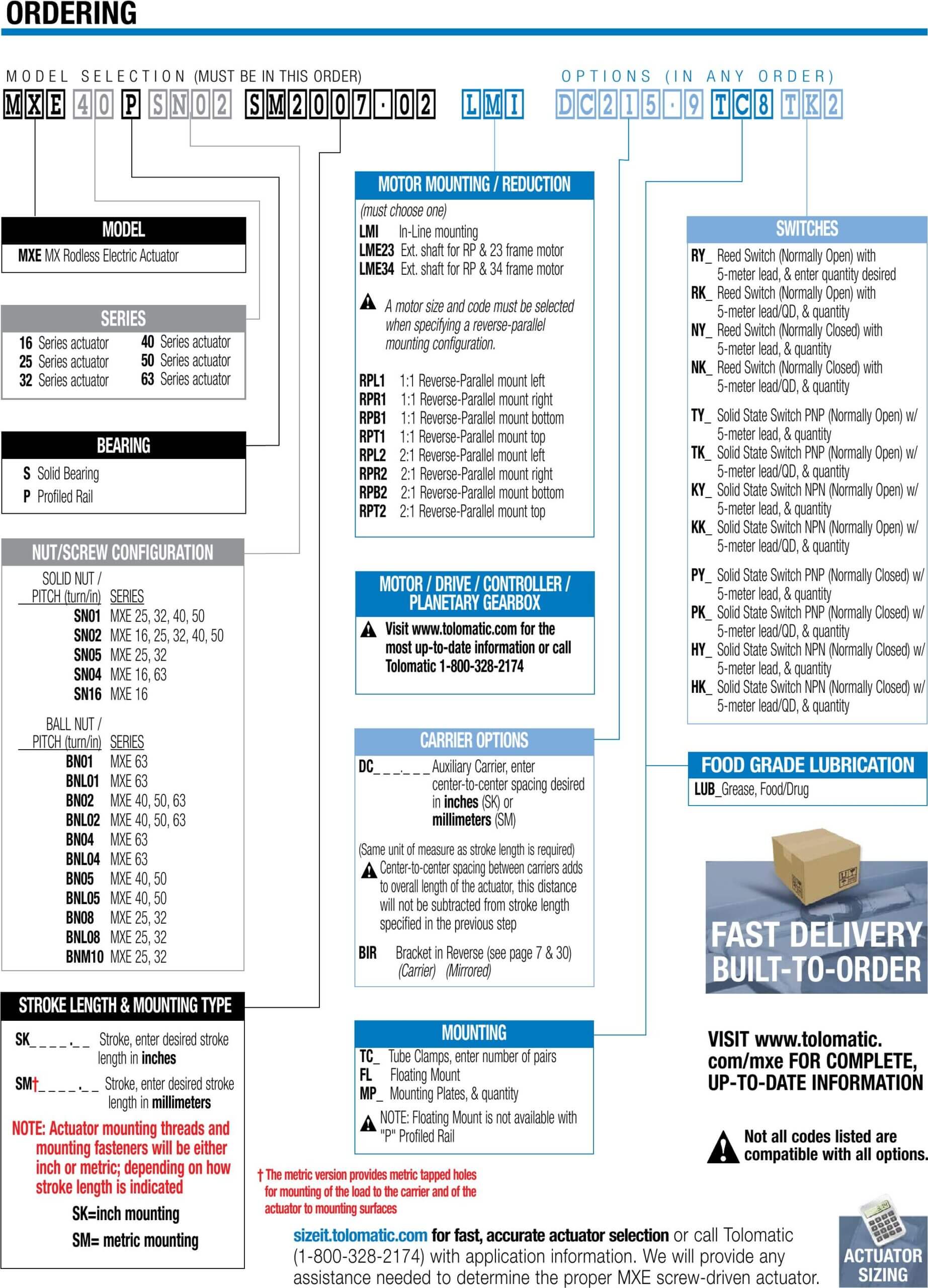

MXE-P Bestellung
Spezifikation
| Spezifikation | Einheit | MXE16P | MXE25P | MXE32P | MXE40P | MXE50P | MXE63P |
|---|---|---|---|---|---|---|---|
| Maximaler Hub | mm | 787 | 3.404 | 3.378 | 3.327 | 3.327 | 3.175 |
| Maximale Kraft | N | 200 | 756 | 756 | 3.327 | 12.010 | 19.127 |
| Maximale Last | kg | 98 | 204 | 258 | 334 | 460 | 586 |
| Geschwindigkeit | mm/sek | 1.067 | 1.524 | 1.524 | 1.524 | 1.524 | 1.270 |
MXE-P Durchbiegung
MXE-P Rohrschellen, Anforderungen
MXE Schalter, Schaltpläne
MXE-P Schalter, Spezifikationen
MXE-P Standardträger, Profilschiene, Momententragfähigkeit
MXE-P Hilfsträger, Profilschiene, Momententragfähigkeit
MXE-P Reflektierte Trägheit

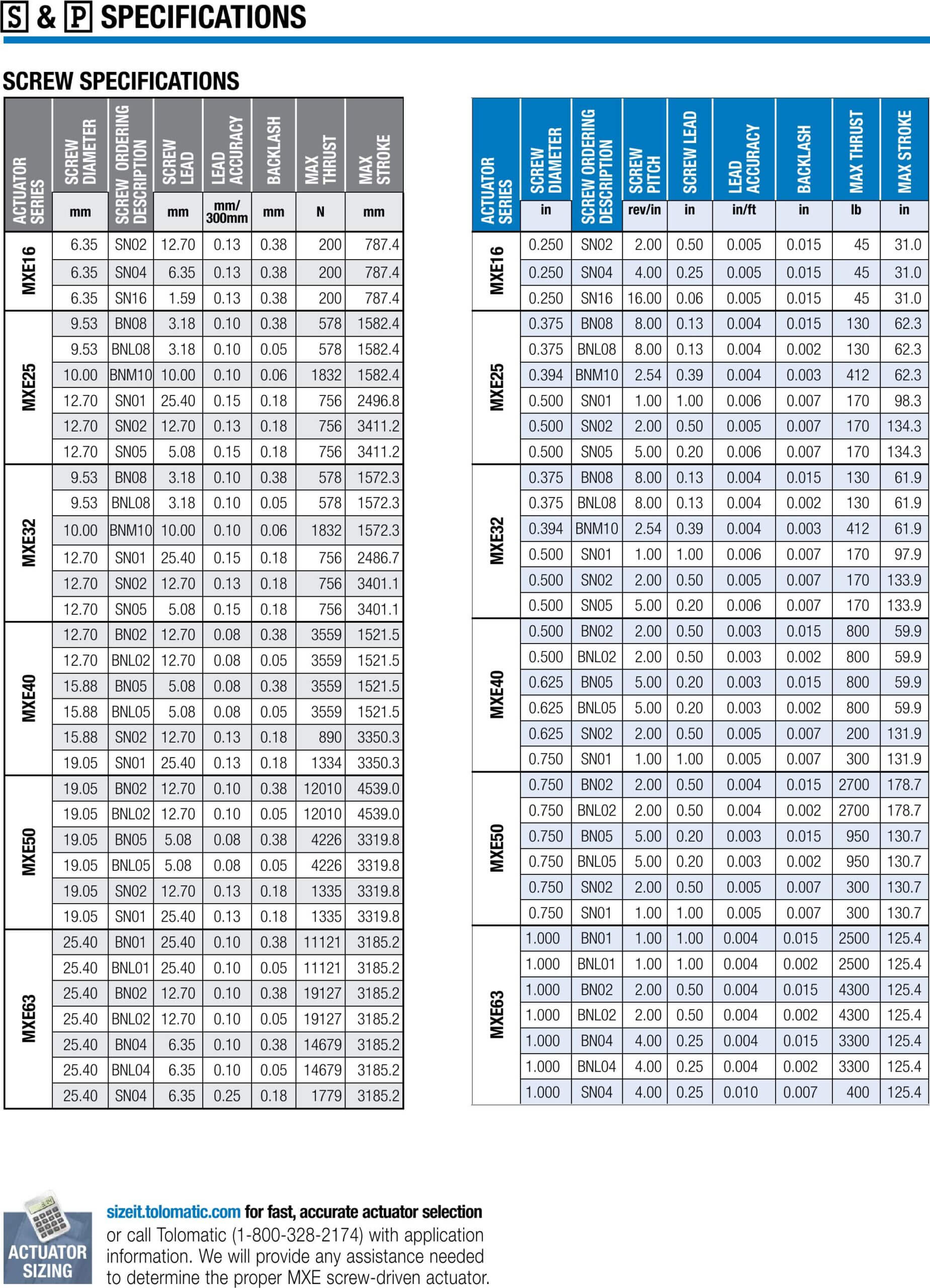

MXE-P Gewinde, Spezifikationen
MXE-Aktuator Spezifikationen
MXE-P Gewinde, kritische Geschwindigkeit, Kapazitäten
MXE RP Motoranbau Daten

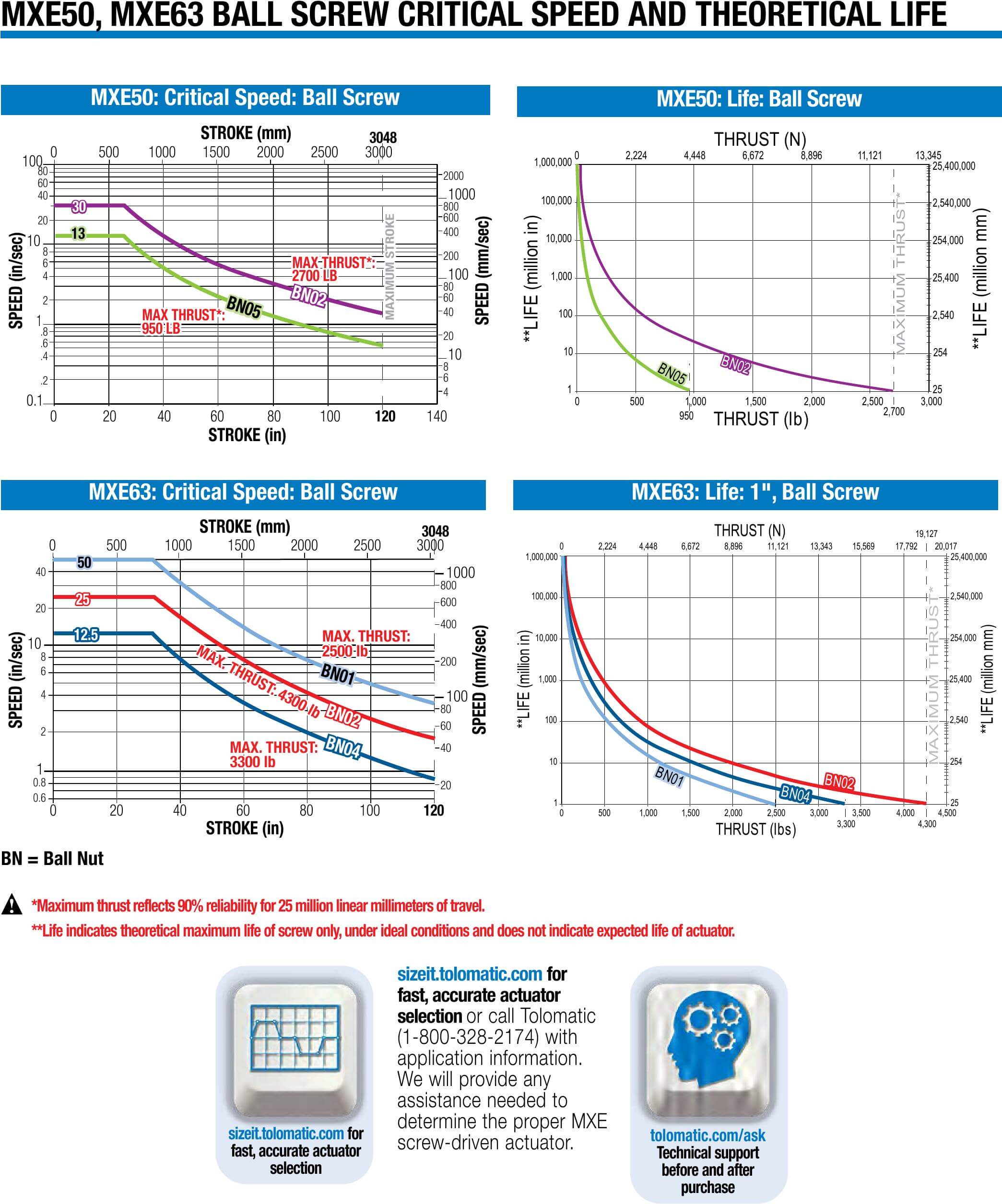

MXE 50, 63 Leistung von Kugelgewindetrieben

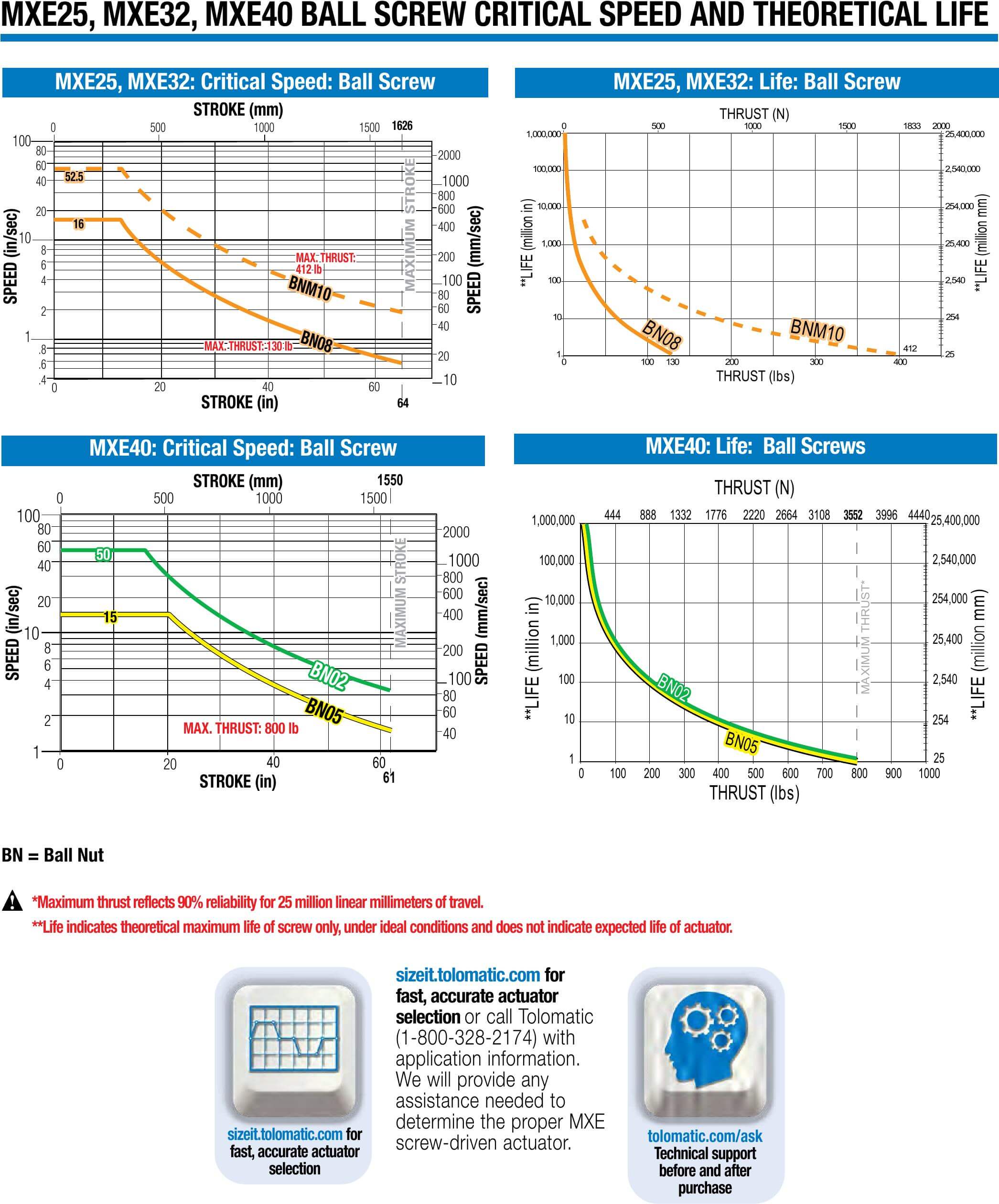

MXE 25, 32, 40 Leistung von Kugelgewindetrieben

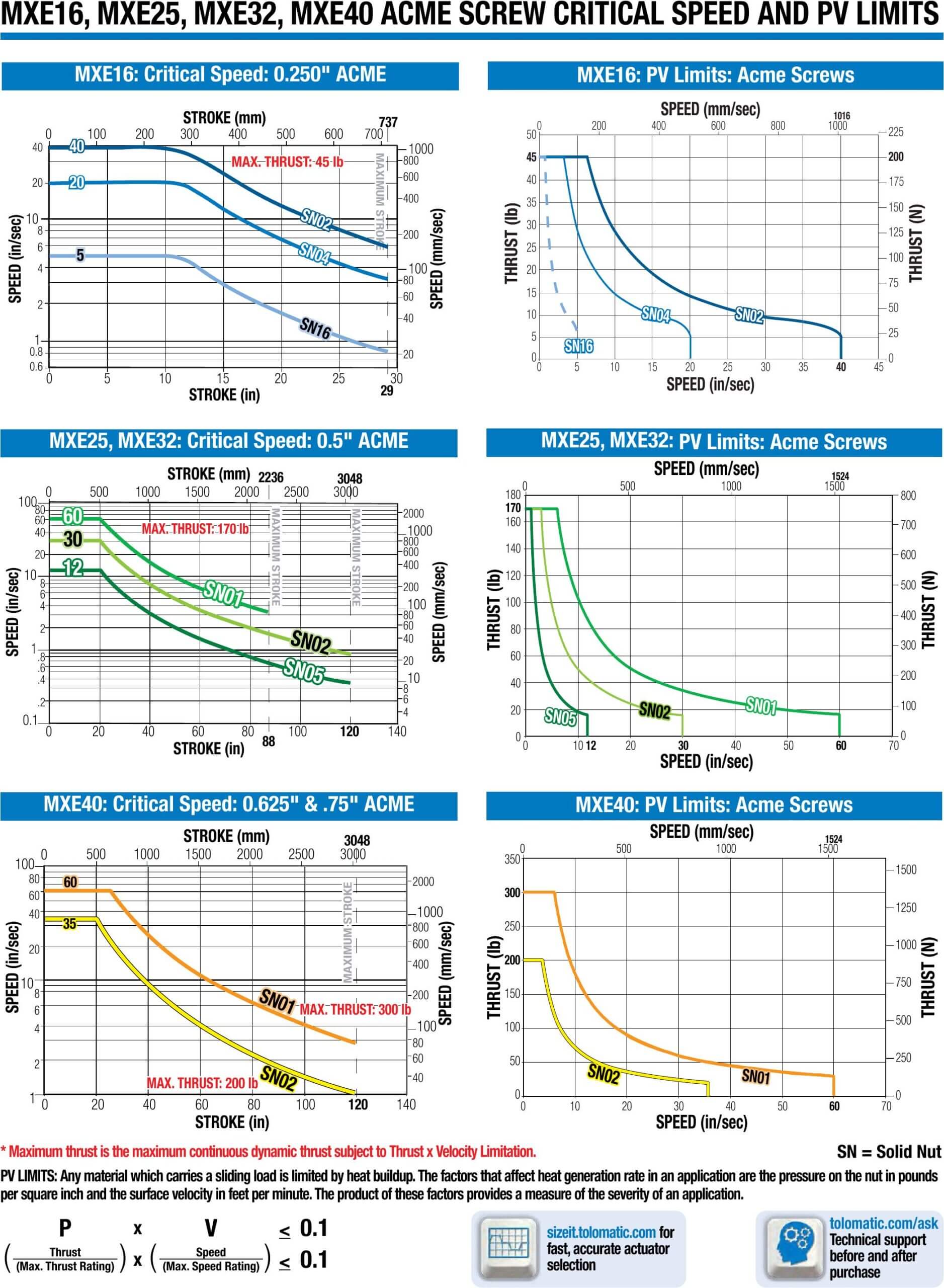

MXE Acme Spindel Leistung
MXE-S Gewinde, kritische Geschwindigkeit, Kapazitäten
Maße
MXE-P Stellantrieb mit Profilschiene, Abmessungen
MXE-P Optionen, Abmessungen
MXE-P Schalter, Abmessungen
CAD anfordern
Handbücher & Ersatzteilkataloge
- Materialsicherheitsdatenblatt: Mobil SHC Polyrex 462 Schmierfett (Teilenr.: 27331303)
- Materialsicherheitsdatenblatt: SAF-T-EZE Schmiermittel für die Lebensmittel- und Pharmaindustrie (Teilenr.: 09121112)
- MXE25P Spindelantriebe mit Profilschienenlager – Ersatzteilblatt
- MXE32P Spindelantriebe mit Profilschienenlager – Ersatzteilblatt
- MXE40P Spindelantriebe mit Profilschienenlager – Ersatzteilblatt
- MXE16P Spindelantriebe mit Profilschiene – Ersatzteilblatt
- MXE50P Spindelantriebe mit Profilschiene – Ersatzteilblatt
- MXE63P Spindelantriebe mit Profilschiene – Ersatzteilblatt
- Spezifikation eines Kundenmotors
