Einfachwirkende pneumatische Druckluftzylinder
Der einfachwirkende pneumatische Druckluftzylinder von Tolomatic stellen eine kostengünstige Alternative zu doppeltwirkenden Zylindern dar.
Einfachwirkende Pneumatikzylinder eignen sich ideal für vertikale Hubanwendungen, können aber auch horizontal positioniert werden und erreichen dennoch eine vertikale Bewegung.
- 8 verschiedene Bohrungsgrößen von 19 bis 127 mm
- Optionale Köpfe mit drei Anschlüssen für praktische Luftverbindungen
- Zu weiteren Optionen zählen Stahlrohre, Viton®-Dichtungen und Schalter.
Merkmale & Bestellung
SA Funktionen
Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.
Tolomatic-Händler finden
SA Bestellung
SA Bestellung von Ersatzteilen
Spezifikation
| Spezifikation | Einheit | SA07 | SA10 | SA15 | SA20 | SA25 | SA30 | SA40 | SA50 | SA52 |
|---|---|---|---|---|---|---|---|---|---|---|
| Bohrungsdurchmesser | mm | 19 | 25 | 38 | 51 | 64 | 76 | 102 | 127 | 51 |
| Max. Hub | mm | 3.505 | 7.163 | 7.112 | 7.137 | 7.137 | 7.112 | 7.087 | 3.404 | 7.112 |
| Max. Kraft | N | 191 | 347 | 774 | 2.749 | 4.324 | 6.219 | 5.556 | 8.536 | 6.815 |
SA Funktionen und Optionen
SA Schalter, Leistung, Verdrahtung und Abmessungen
Richtlinien für Kabelschmierung

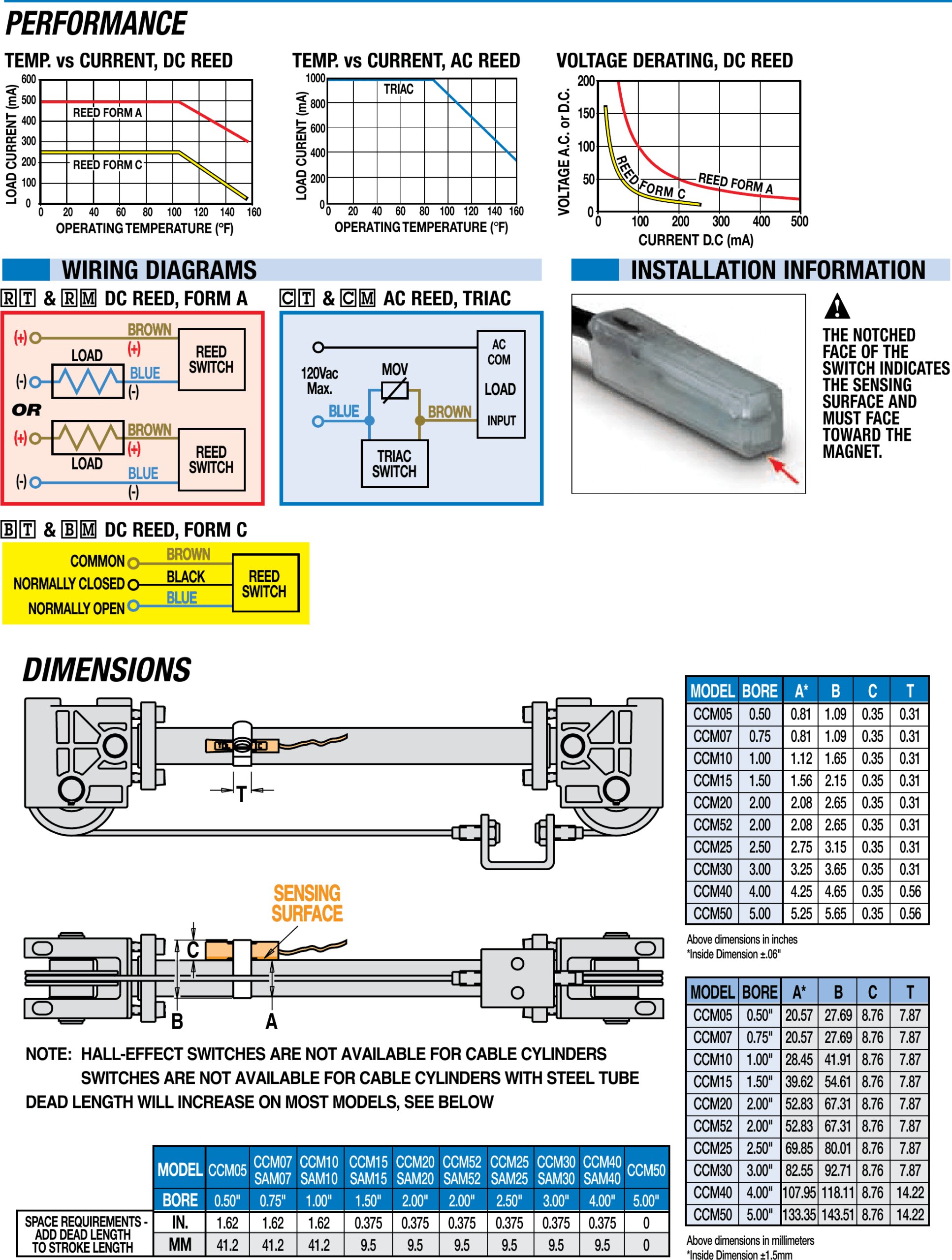

SA Schalter, Spezifikationen
Maße
SA 07/10/15 Abmessungen

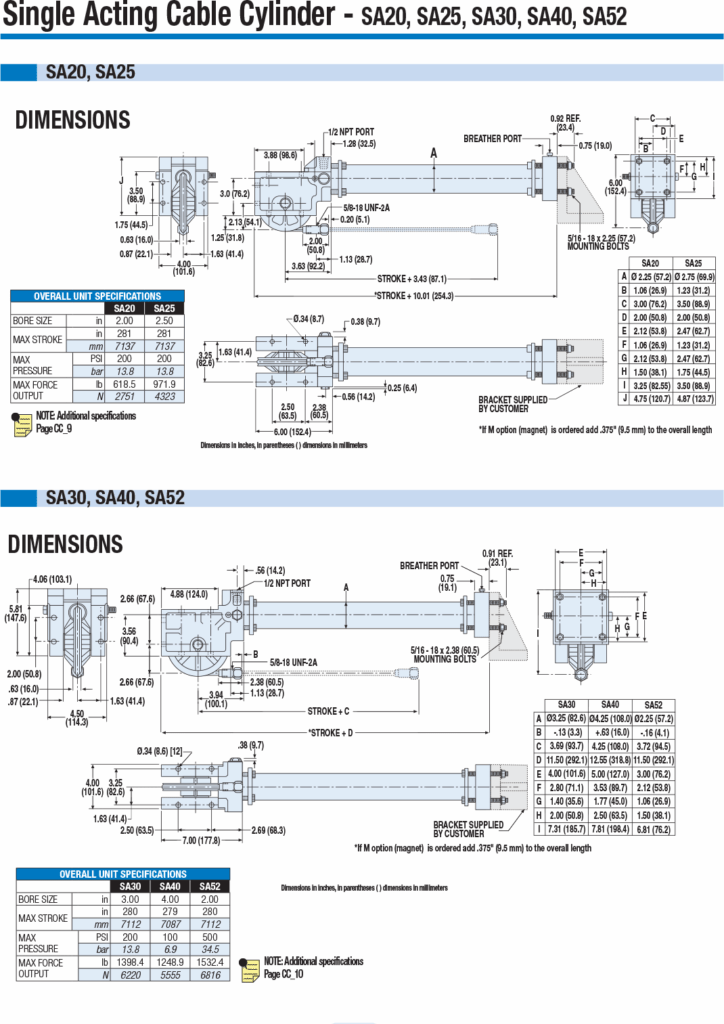

SA 20/25/30/40/52 Abmessungen
SA 50 Abmessungen
CAD anfordern
Handbücher & Ersatzteilkataloge
Zusätzliche Ressourcen
